CATV-modulaattori 16-kanavainen
CATV-modulaattori 16 kanavaa

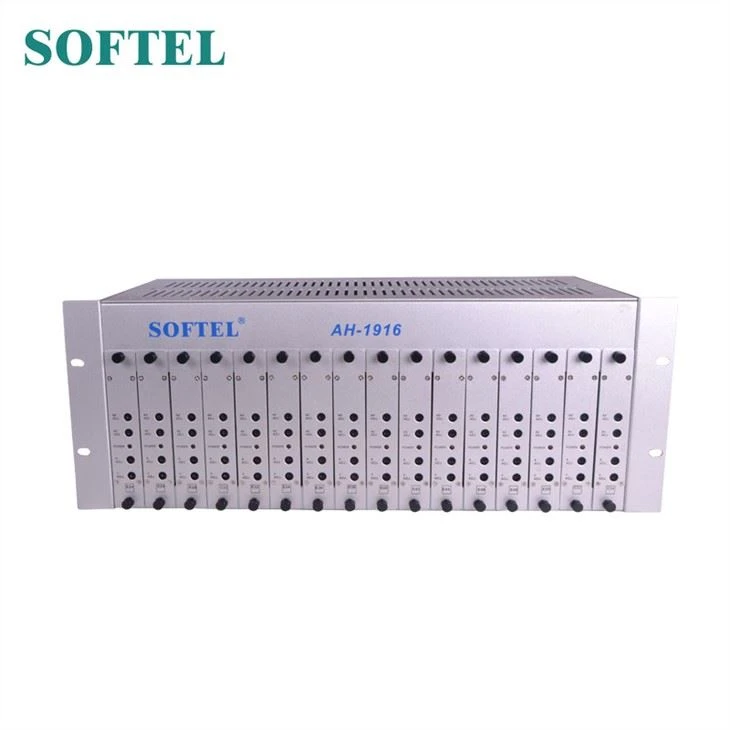

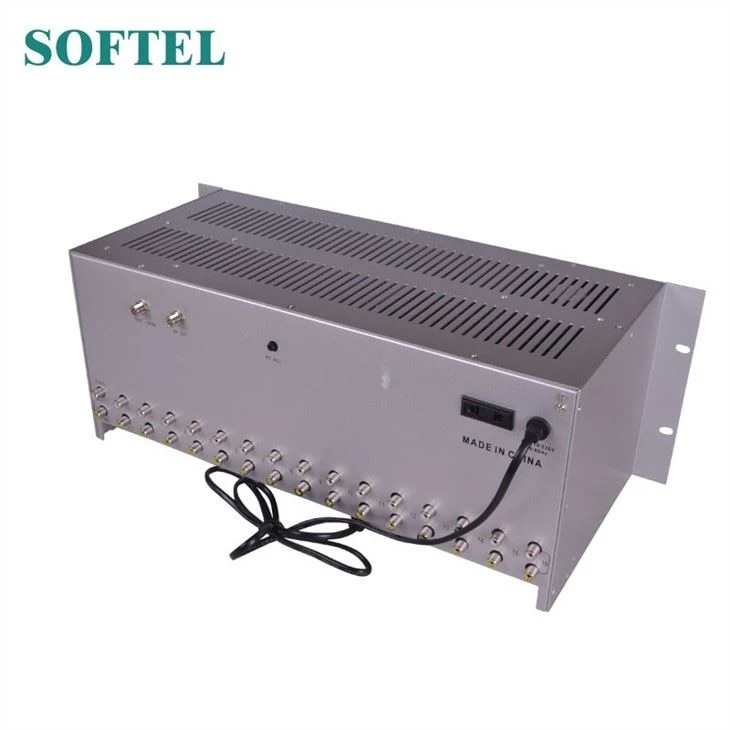

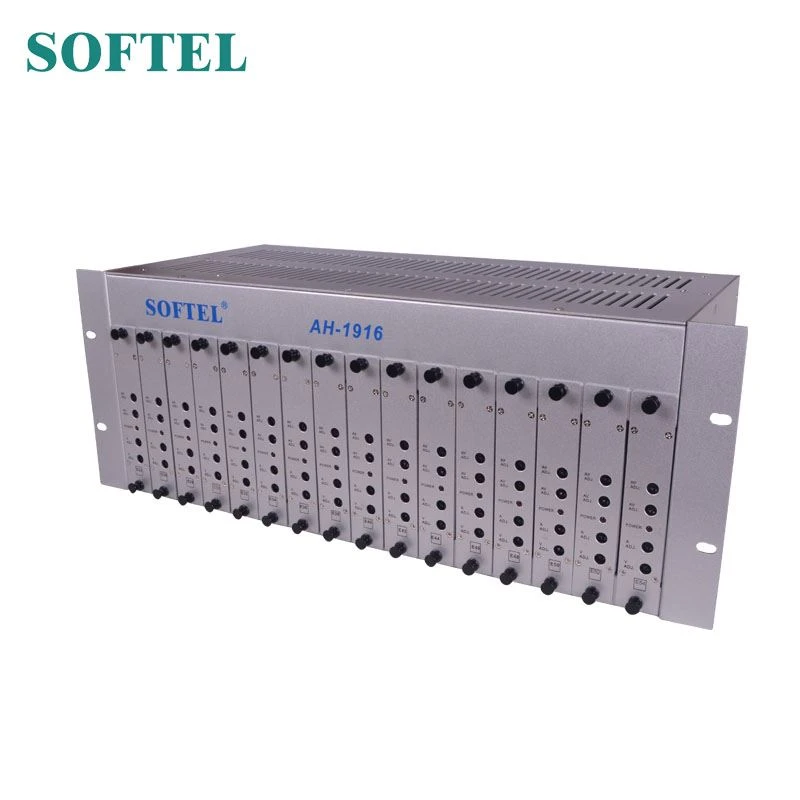

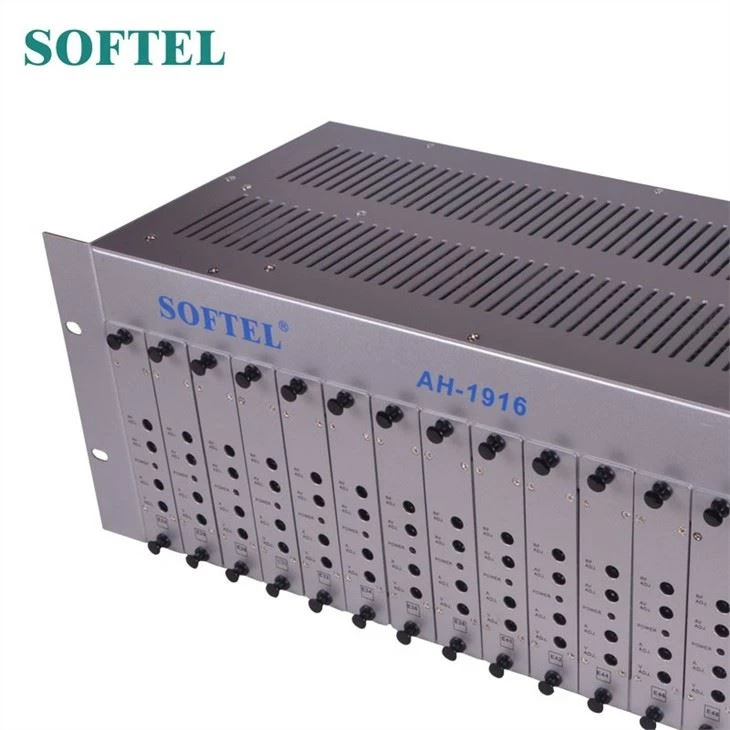

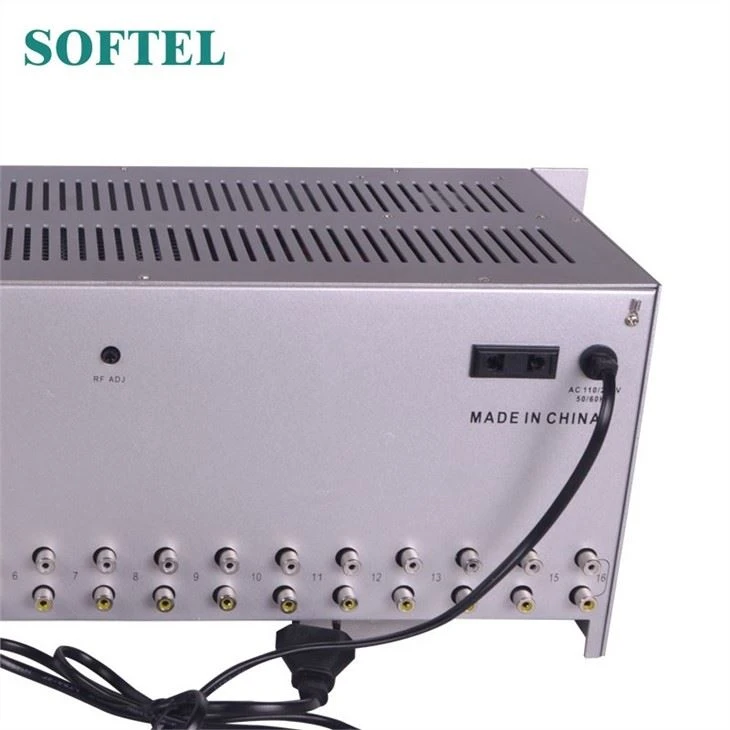

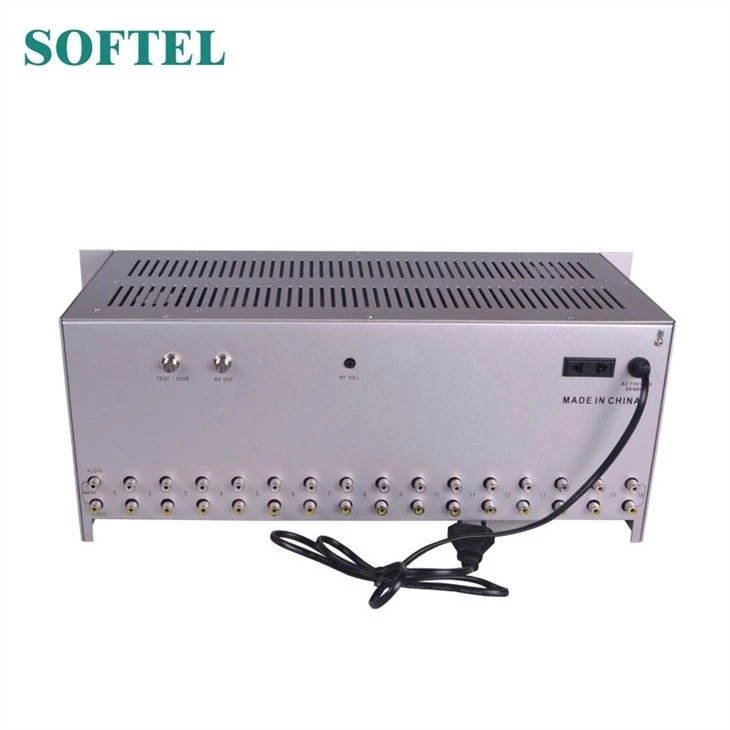

CATV-modulaattori 16 kanavaa 4RU-telineeseen asennetulla alustalla, joka mahdollistaa jopa 16 kappaleen mikroprosessoriohjatun kiinteän minimodulaattorin asennuksen. Sisäänrakennettu aktiivinen yhdistin eliminoi tarpeettomat kaapeloinnit ja mahdolliset yhteysongelmat ja varmistaa korkean lähtötason. Kaikki modulaattorikortit on asetettu tehtaalla täydellisesti haluttuihin kanaviin ja oikeaan siirtymään.
CATV-modulaattorin 16-kanavan ominaisuudet
1.Vestigiaalinen sivukaistan valikoivuus sallii huoltovapaan vierekkäisen kanavan kokoonpanon
2.Kaksi jäähdytyspuhallinta pitkäikäiseen suorituskykyyn
3.45dBmV -yhdistelmälähtötaso, ei tarvita ylimääräistä yhdistelmää
4. SAW (pinta-akustinen aalto) suodatus IF: llä paremmaksi kaistalla C / N
5. etupaneelin kulunvalvonta mahdollistaa helpon asennuksen
6. saatavana NTSC- tai PAL-kokoonpanoissa
24-kanavaisen CC-modulaattorin määrittely
Alusta | ||
RF | Taajuusalue | 45 ~ 860 MHz |
Lähtöliitin | F Liitin | |
Lähtötaso | 105 dBµV (säätö) | |
Testipiste | -20 dB | |
Eristysportti porttiin | ≥ 35 dB | |
Paluu tappio | ≥ 12 dB | |
Saada | + 8dB | |
GYLEINEN | Modulaattorin kapasiteetti | 16 |
Tulojännitealue | 110 V tai 220 V | |
Tuuletin | 2 | |
Kulutus | 57 W (täysin ladattu) | |
Ulottuvuus | 42 * 17 * 20 cm | |
Nettopaino | 10 kg (täysin ladattu) | |
kuljetuspaino | 3,7 KG (vain alusta) | |
| 11 kg (täysin ladattu) | ||
Pakkauskoko | 53 * 30 * 24 cm | |
| Modulaattorikortti | ||
RF | Lähtötaajuus | 45 ~ 860 MHz |
Lähtötaso | 113dBµV (Adj.) | |
Lähtöliitin | FCliitin | |
A / VRatio | -11 ~ -18dB (Adj.) | |
Taajuuden vakaus | ± 5KHz | |
Videon tulotaso | 0,6-1,5 Vp-p (87,5% modulaatio) | |
Videotuloliitin | Keltainen RCA | |
Äänen tulotaso | 1Vp-p (25KHz Dev.) | |
Äänituloliitin | Valkoinen RCA | |
YLEISTÄ | Jännite | DC 5V |

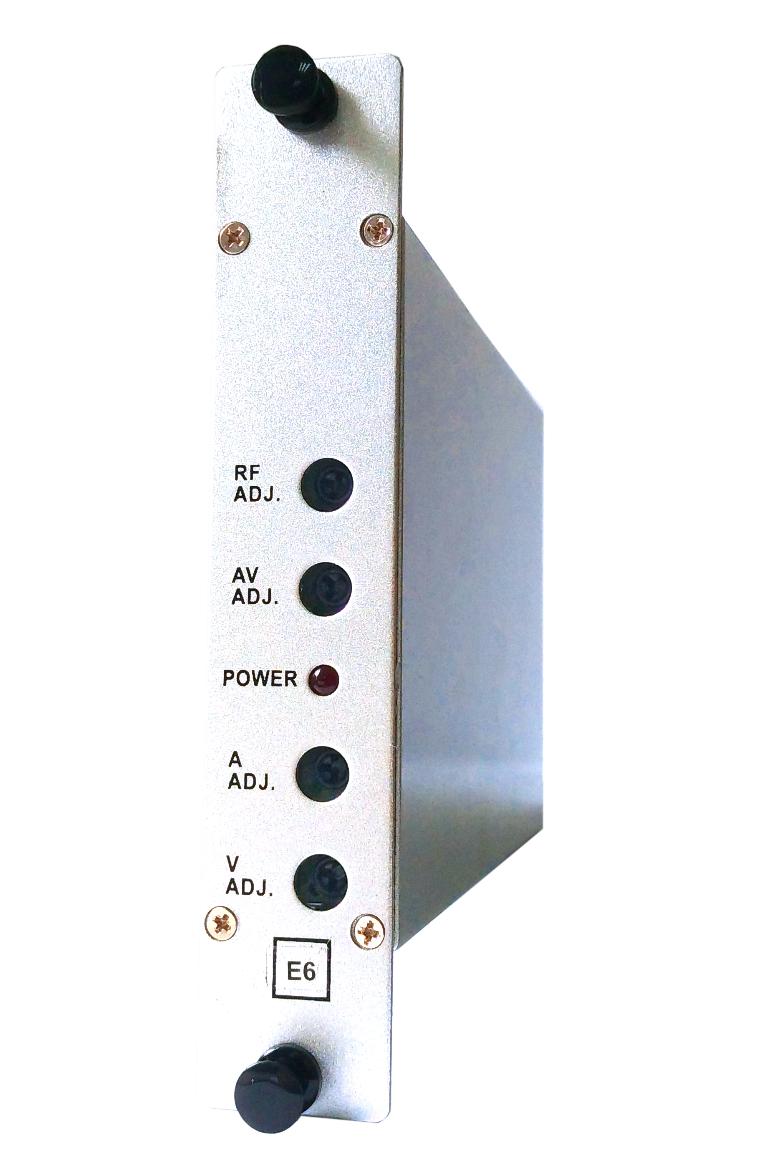

1. painike
Pidä modulaattorikorttia kotelossa
2.RF ADJ.
Lähtötason säätö. Ohjausta voidaan säätää 17 dB: n alueella. Käännä myötäpäivään lisätäksesi tasoa
3.AV ADJ.
Säädä ääni- ja videosuhdetta 18 dB: n alueella. Älä muuta, koska se on asetettu täydellisesti tehtaalla.
4. VIRTAINDIKAATTORI
Punainen LED syttyy, kun modulaattoriin kytketään virta
5. ADJ.
Käytetään äänimodulaation poikkeaman säätämiseen. Lisää poikkeamaa kääntämällä myötäpäivään.
6.V ADJ.
Tämä ohjaus säätää videomodulaatioindeksiä, joka on asetettu 87,5%: iin. Lisää kirkkautta kääntämällä myötäpäivään.
7.Kanavan tarra
Kanavan nimen osoittamiseksi
