Koaksiaalikaapelit
Koaksiaalikaapelitovat kaapelirakenne, joka koostuu sisäjohtimista, eristyskerroksista, ulommasta johtimista (suojaus) ja ulompien takista, jotka on järjestetty puolestaan koaksiaalisia järjestelyjä, jotka voivat tehokkaasti vähentää sähkömagneettisia häiriöitä (EMI) ja radiotaajuushäiriöitä (RFI) sisä- ja ulkoreunan suojaamisen kautta, jotka jakavat saman akselin ja ulkoakson siirtymät. Tätä kaapelia käytetään laajasti TV -signaalinsiirrossa, kaapeli -TV -verkoissa, viestintäjärjestelmissä, laitteiden liitännät ja RF -signaalin siirrossa, ja se on yksi yleisimmistä lähetysvälineistä perinteisessä kaapeliviestinnässä.
edut
Kestävä rakenne
Ulkovaippa suojaa sisäistä rakennetta, on tietty fyysinen sitkeys ja ympäristön sopeutumiskyky, ja se sopii moniin asennusympäristöihin.
Alhainen signaalin menetys
Keskipitkän ja korkean taajuuden signaalin lähetyshäviö on pieni, joten se sopii pitkän matkan siirtoon.
Vahva häiriöiden vastainen kyky
Ulkojohdin (suojakerros) voi tehokkaasti estää sähkömagneettisia häiriöitä (EMI) ja radiotaajuushäiriöitä (RFI).
kilpailukykyinen hinta
Matala valmistus- ja käyttöönottokustannukset, erinomainen suorituskykyinen suhde
tyypit koaksiaalikaapelit
Impedanssilla

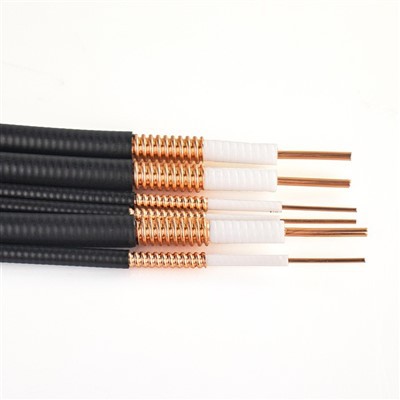

· 50Ω koaksiaalikaapeli: Käytetään enimmäkseen RF-viestinnässä, tutka-, langattomassa verkossa, tukiasemayhteydessä ja muissa skenaarioissa (kuten LMR-sarja, RG-8, RG-58).
· 75Ω koaksiaalikaapeli: Soveltuu TV-signaaleihin, kaapelitelevisioon (CATV), videovalvontaan jne. (Kuten RG-6, RG-59).
· Muut erityiset impedanssit: kuten 93Ω (kuten RG-62A/U tietylle tiedonsiirtolle).
Rakenteen ja suorituskyvyn mukaan
· RG -sarjan kaapeli: Perinteiset yleiskäyttöiset tyypit, kuten RG-6 (alhainen häviö, yleisesti käytetty kaapeli-TV), RG-11 (paksumpi, pitkän matkan voimansiirto), RG-59 (ohuempi, lyhyen kantaman video).
· LMR -sarjan kaapeli: Suorituskykyiset ja vähäkuormitustyypit, kuten LMR-400 (keskipitkän ja pitkän kantaman RF-viestintä), LMR-600 (pitkän kantaman suuritehoiset sovellukset).
· Panssaroitu kaapeli: Ulompi kerros on panssaroitu metallilla, joka kestää mekaanisia vaurioita, jotka sopivat ankariin ympäristöihin, kuten ulkona ja maanalaiseen.
Soveltamalla
· Viestintäkaapelit: Tukiasemille, pisteestä pisteeseen RF-linkit (esim. LMR-400, RG-8).
· Lähetyskaapelit: Kaapeli, satelliittivaihteet (esim. RG-6, RG-11).
· Teollisuus-/testikaapelit: Korkea ja matala lämpötilankestävyys, alhainen modulointi ilmailu-, lääketieteellisille laitteille (esim. RG401, Lab-Flex® S -sarja).
Faq
K: Mitkä ovat koaksiaalikaapeleiden erityiset sovellukset viestintäverkoissa?
A:
1. Kaapelitelevisio (CATV): Perinteiset koaksiaalikaapeliverkot ovat edelleen kodin ja kaupallisen kaapelin kaapeli-signaalin lähetyksen perusta, joka tukee teräväpiirtoista, 4K/8K-videota.
2. Laajakaistainen pääsy (DOCSIS-tekniikka): tarjoaa viimeisen mailin laajakaistan pääsyn koteille ja yrityksille hybridikuitukoaksiaaliverkkojen (HFC) kautta.
3. 5 G tukiaseman RF-yhteys: Käytetään signaalinsiirtoon tukiaseman antennien ja radiotaajuusyksiköiden (RRUS) välillä, etenkin 6GHz: n taajuuskaistalla.
K: Mitä eroa on kuituoptisen kaapelin ja koaksiaalikaapelin välillä?
A:
1. Optiset kaapelikuidut käyttävät kevyitä pulsseja tietojen (kevyiden signaalien) lähettämiseen lasi-/muovikuitujen kokonaispeiteillä.
Koaksiaalikaapelit lähettävät sähkösignaaleja keskusjohtimen ja ulkoisen suojan sähkömagneettisen kentän läpi.
2. Kuituoptinen kaapelin kaistanleveys on erittäin korkea, TBPS-tasoon saakka, ja voimansiirtoetäisyys voi saavuttaa 100 kilometriä ilman relettä.
Koaksiaalikaapelin kaistanleveydet ovat tyypillisesti <10 Gbps ja läpäisyetäisyydet ovat kohtalaisia, tyypillisesti <500 metriä.
3. Optista kaapelia käytetään pääasiassa runkoverkoissa (kuten 5G: n tukiaseman yhdistäminen), tietokeskuksissa, pitkän matkan viestinnässä (sukellusveneoptiset kaapelit) ja teräväpiirto-live-video.
Koaksiaalikaapeleita käytetään pääasiassa kodin laajakaistassa (DOCSIS-tekniikka), kaapelitelevisiossa (CATV), tietoturvan seurannassa ja lyhyen kantaman radiotaajuussiirrossa (kuten satelliittisignaalit).
4. Optisen kuitukaapelin alkuperäiset käyttöönottokustannukset ovat korkeat, mikä vaatii valosähköisiä muuntolaitteita, mutta pitkäaikaiset ylläpitokustannukset ovat alhaiset.
Koaksiaalikaapelit ovat yksinkertaisia ja edullisia asentaa, mutta ne vaativat suojan ja liittimien säännöllistä huoltoa hapettumisen estämiseksi.
K: Mitkä tekijät vaikuttavat koaksiaalikaapelin hintaan?
A:
1. Koaksiaalikaapeleiden tärkeimmät raaka -aineet sisältävät metallijohtimet, kuten kupari ja alumiini, sekä eristävät materiaalit, kuten muovi. Kuparin ja alumiinin hintojen vaihtelut vaikuttavat suoraan kaapeleiden kustannuksiin, yleensä kuparinjohtimet ovat kalliimpia kuin alumiinijohtimet ja happiton kupari on kalliimpaa kuin tavallinen kupari. Eristys- ja vaippa-materiaalien monimuotoisuus vaikuttaa myös hintaan, kuten silloitettuun polyeteeniin (XLPE), joka on kalliimpaa kuin tavallinen PVC.
2. Mitä suurempi kaapelin johtimen poikkileikkauspinta-ala ja mitä korkeampi nimellisjännite, sitä korkeampi hinta. Erilaisten impedanssien koaksiaalikaapeleiden hinta vaihtelee, kuten 50Ω RF -viestintään yleisesti käytetty ja 75Ω TV -signaalin lähettämisessä voi olla erilainen. Lisäksi koaksiaalikaapelit erityistarkoituksiin, kuten suprajohtavissa kvanttilaskennassa käytettyjä koaksiaalikaapeleita, ovat paljon kalliimpia kuin tavalliset koaksiaalikaapelit, koska niiden on täytettävä erityisvaatimukset, kuten matalan lämpötilan yhteensopivuus ja korkean taajuuden vakaus.
3. Huippuluokan tai erityistyypit koaksiaalikaapelit, kuten puolirokaiset koaksiaalikaapelit, panssaroidut kaapelit jne., Vaaditaan edistyneempiä tuotantolaitteita, korkeampaa prosessitasoa ja tiukempaa laadunvalvontaa, korkeat tuotantokustannukset ja vastaavasti korkeammat hinnat.
