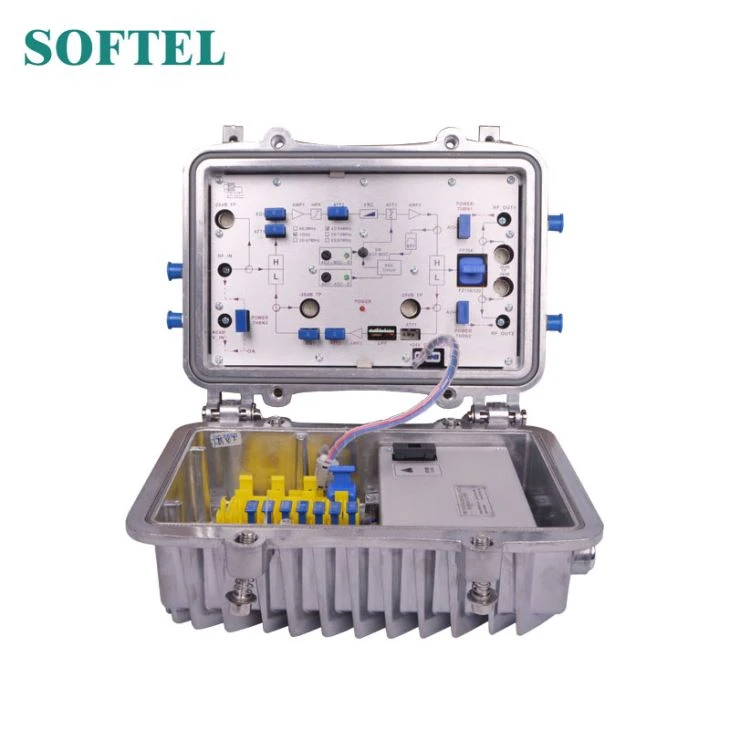

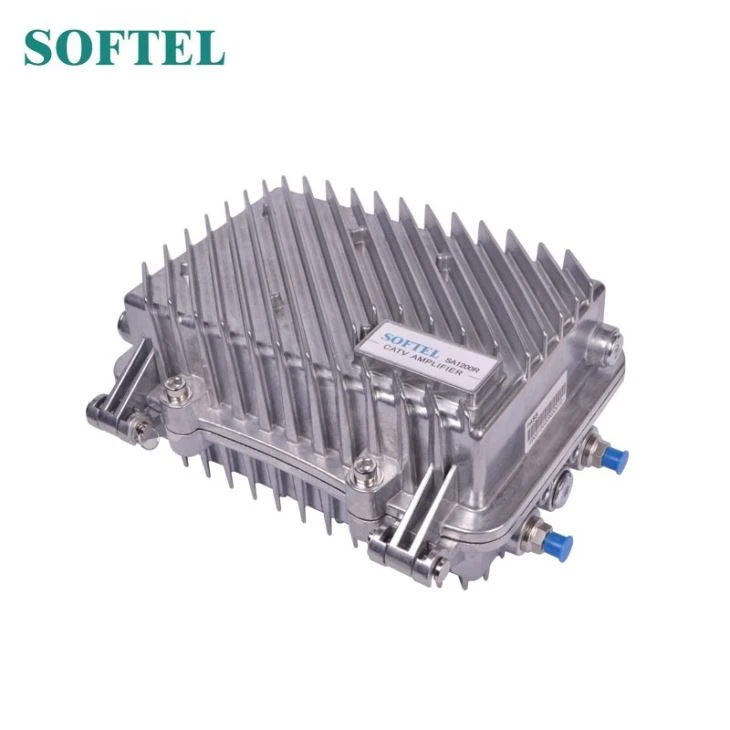

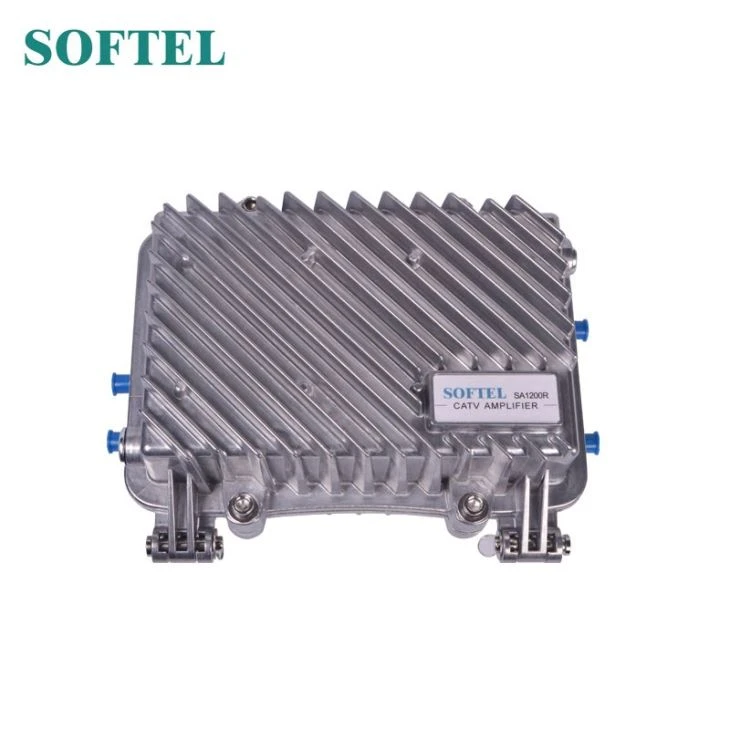

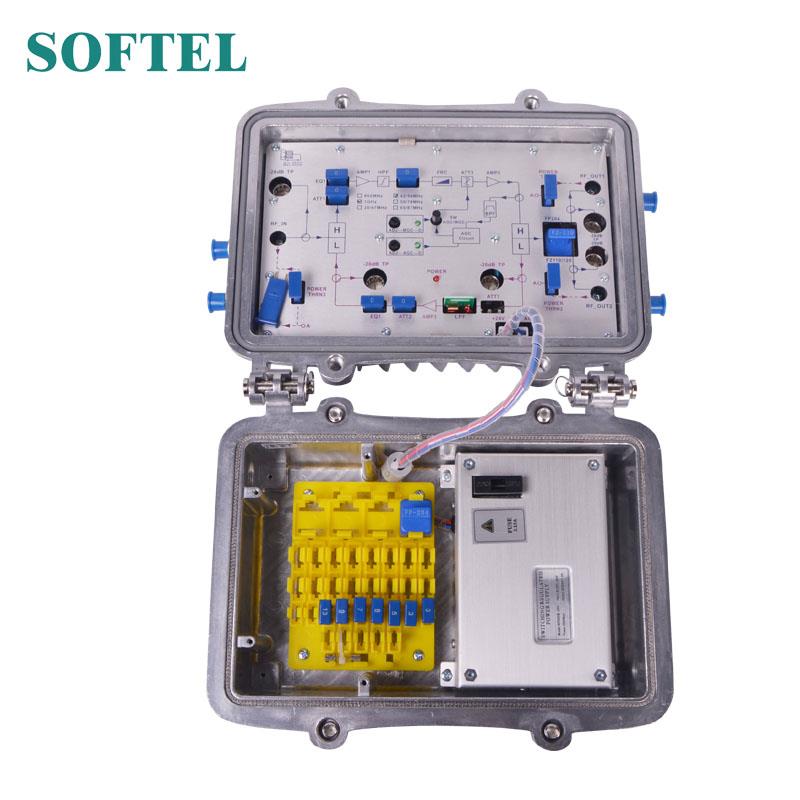

CATV tavaratilan vahvistin paluureitillä
SA1200 ulkosuuntainen kaksisuuntainen AGC-runkovahvistin on uusi korkean vahvistuksen vahvistin. Se omaksuu kypsän ja optimoidun piirisuunnittelun, tieteellisen ja rationaalisen sisäisen prosessin, korkealaatuiset materiaalit ja sisäänrakennetun korkean suorituskyvyn AGC-ohjauspiirin, joka varmistaa vakaan vahvistuksen ja pienet säröt. Tämä paluureitillä varustettu CATV-runkovahvistin on ensisijainen laite suurelle ja keskikokoiselle CATV-kaksisuuntaiselle siirtoverkkoon.
Suorituskykyominaisuudet
■ Vianmääritys on helpompaa plug-in-duplex-suodattimen, kiinteän taajuuskorjaimen ja vaimentimen, plug-in-ulostulon ja tieteellisten ja kohtuullisten online-ilmaisuporttien takia.
■ Sisäänrakennettu optimaalisesti suunniteltu korkean suorituskyvyn AGC-ohjauspiiri, tekee ohjauksesta tarkemman ja signaalin toiminnan vakaampaa.
■ Paluureitillä varustettu CATV-tavaravahvistin voi pitkään jatkaa työskentelyä tasaisesti ulkoilman huonoissa ympäristöolosuhteissa alumiinisen vedenpitävän kotelon, erittäin luotettavan kytkentävirtalähteen ja tiukan salamannopeuden vuoksi.
Tekniikan parametrit
erä | yksikkö | Tekninen parametri | ||||
Eteenpäin polku | ||||||
Taajuusalue | MHz | 47/85 ~ 860/1003 | ||||
Nimellinen voitto (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
Minimi täysi voitto (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
Nimellinen tulotaso | dBμV | 72 | ||||
Arvioitu lähtötaso | dBμV | 106/108 | ||||
Tasaus yhtyeessä | dB | ± 0,75 | ||||
Melukuva | dB | ≤ 10 | ||||
Palauta tappio | dB | ≥ 16 | ||||
ATT | dB | 1-18 (kiinteä, 1 dB askel, valittavissa) | ||||
EQ | dB | 1-15 (kiinteä, 1 dB askel, valittavissa) | ||||
C / CTB | dB | ≥67 | Testitila: 79 kanavaa. | |||
C / CSO | dB | ≥69 | ||||
AGC-pilottitaajuus | MHz | 168,25 (tai käyttäjän määrittelemä) | ||||
AGC-ominaisuus | dB | ± 4 (tulo) / paras0,5 (lähtö) | ||||
Ryhmäviive | ns | ≤ 10 (112,25 MHz / 116,68 MHz) | ||||
Signaali Hum-suhteeseen | % | <> | ||||
Vakaa vakautta | dB | -1,0 ~ +1,0 | ||||
Paluu matka | ||||||
Taajuusalue | MHz | 5 - 42/65 | ||||
Nimellinen voitto (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
Maksimilähtötaso | dBμV | ≥ 110 | ||||
Tasaus yhtyeessä | dB | ± 0,75 | ||||
Melukuva | dB | ≤ 12 | ||||
Palauta tappio | dB | ≥ 16 | ||||
Operaattorin ja toisen asteen modulaatioiden välinen suhde | dB | ≥ 52 | Testiolosuhteet: lähtötaso 110dBμV, | |||
Ryhmäviive | ns | ≤ 20 (57MHz / 59MHz) | ||||
Signaali Hum-suhteeseen | % | <> | ||||
Yleinen ominaispiirre | ||||||
Ominaisimpedanssi | Ω | 75 | ||||
Testiportti | dB | -20 ± 1 | ||||
Virtajännite | V | A ： AC （135 ~ 250） V ； B ： AC （35 ~ 90） V | ||||
Impulssinkestojännite (10 / 700μs) | kV | > 5 | ||||
Tehon kulutus | W | 22 | ||||
Ulottuvuus | mm | 260 （L） ╳ 200 （L） ╳ 130 （H） | ||||

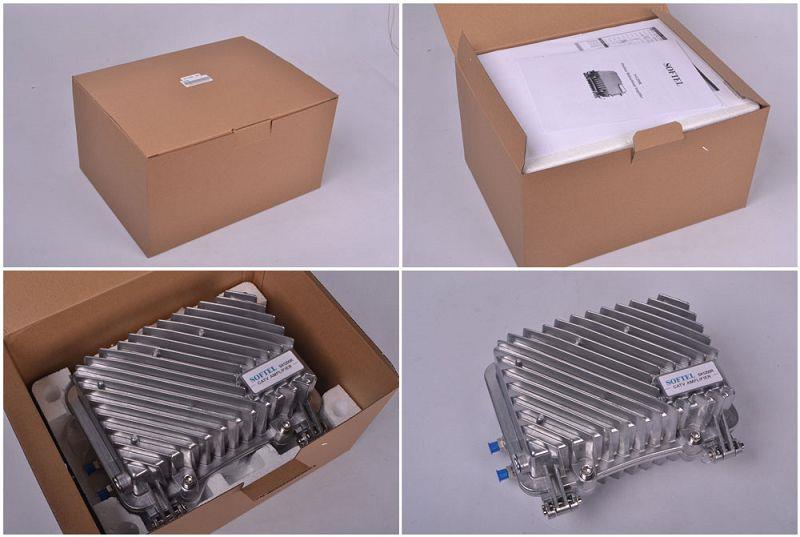

Paketti
