ADSS optinen kuitukaapeli

ADSS optinen kuitukaapeli on löysä putki tyyli, optinen kuitukaapeli FRP keskilujuus jäsen

Lähetä kysely

Tuotteen esittely

ADSS optinen kuitukaapeli

ADSS Optical Fiber Cable

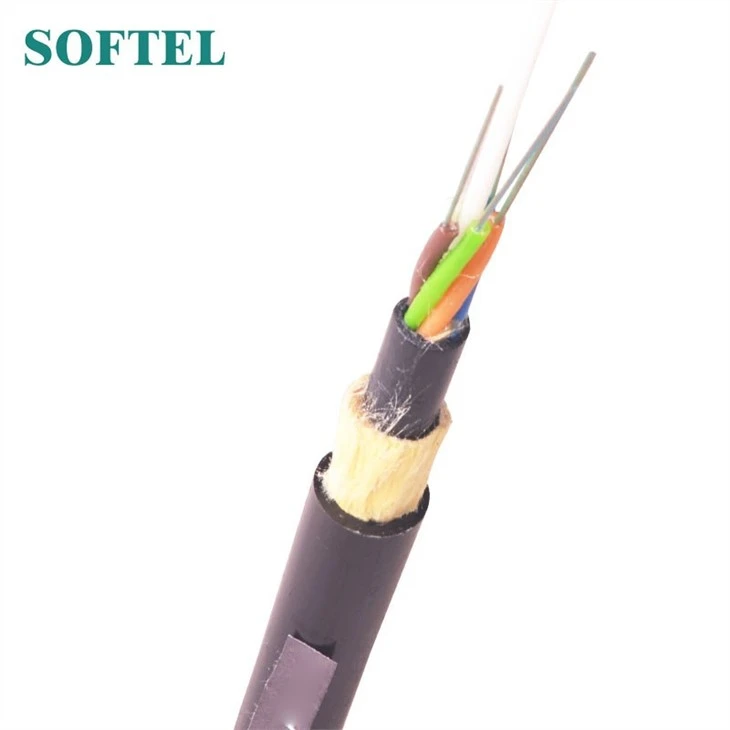

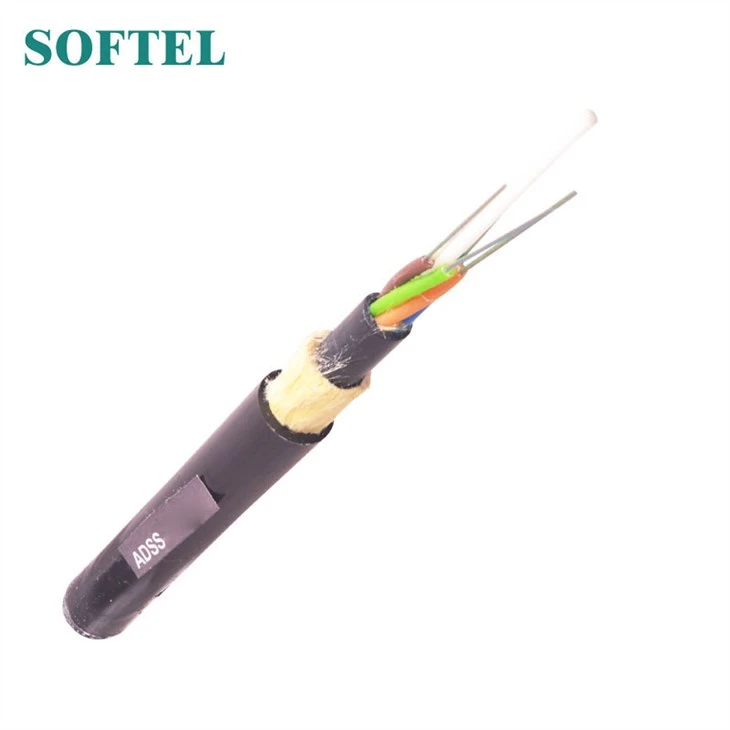

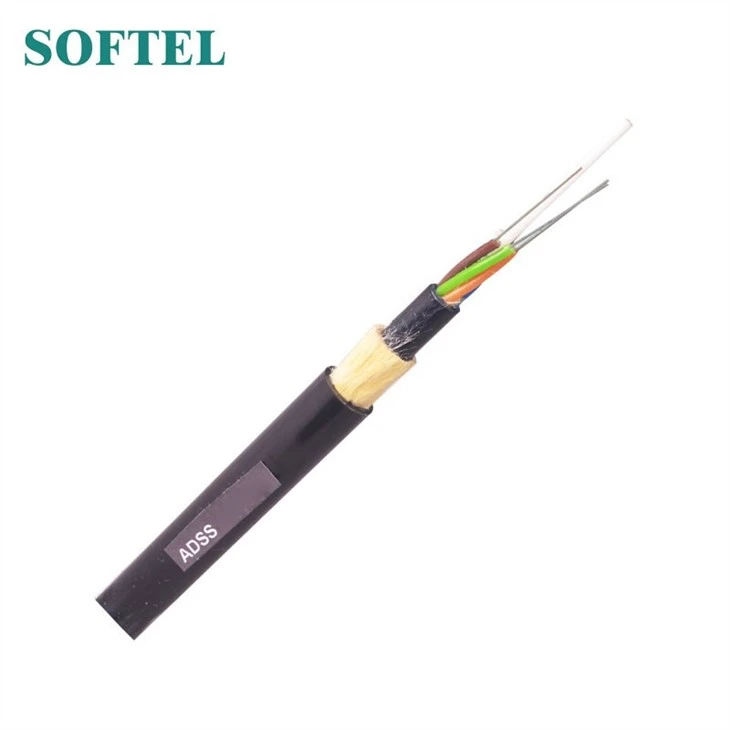

Tuotteen yleiskatsaus ADSS optinen kuitukaapeli

Loose putki rakentaminen, putket hyytelö täynnä, elementit (putket ja täyteaineet tarvittaessa) säädetyn ympärille ei-metallinen keskilujuus jäsen, polyesteri langat käytetään sitoa kaapelin ydin, vesi estää nauha kääritty kaapeli ydin, aramidi langat vahvistettu, 1 ripcord ja PE ulompi tuppi.

Kuvaus

1.ADSS-kaapeli on löysä putki säikeinen. Kuidut, 250μm, on sijoitettu löysä putki korkea modulus muovia. Putket on täytetty vedenkestävällä täyttöyhdisteellä.

2.Putket (ja täyteaineet) ovat pulaan FRP (Fiber Reinforced Plastic) kuin ei-metallinen keskilujuus jäsen osaksi kompakti ja pyöreä kaapeli ydin.

3.Kun kaapelin ydin on täytetty täyttöaineella. se on peitetty ohuella PE:llä (polyeteeni) sisätoitsaimella.

4.Kun säikeiskerros aramidi langoita levitetään sisäholkin yli lujuusjäsenenä, kaapeli on täytetty PE- tai AT(anti-tracking) -ulommaisella holkilla.

ADSS Optical Fiber Cable 2

Kuitu ja putki värikoodijaADSS optinen kuitukaapeli

Ei	1	2	3	4	5	6
Väri	Sininen	Oranssi	Vihreä	Ruskea	Liuskekivi	Valkoinen
Ei	7	8	9	10	11	12
Väri	Punainen	Musta	Keltainen	Violetti	Vaaleanpunainen	Aqua

ADSS Optical Fiber Cable 3

Tuoteparametrit ADSS optinen kuitukaapeli

Sn	Nimikkeen	Yksikkö	Arvo
1	Ei. ja kuidut	Laskea	24
2	Ei. kuiduista putkea kohti	Laskea	6
3	Kaapelin rakenne	Laskea	1+6 (alv:6)
4	Ulkosuojan paksuus	Mm	Nimellinen 1,7
5	Kaapelin halkaisija (±5 %)	Mm	11.0
6	Kaapelin paino (±10 %)	kg/km	88
7	Suurin sallittu jännitys	N	4000
8	Lyhytaikainen murskaus	N/100mm (n/100mm)	1000
9	Span (Span)	M	≤100
10	Tuulen nopeus	km/h	60 ~ 140
11	Jään paksuus	Mm	0
12	Asennus sag	%	≥1,0

Ominaisuuksia:

1. Voidaan asentaa sammuttamatta
2. Erinomainen AT-suorituskyky. At-tuikan käyttöpisteen suurin induktiivinen voi nousta 25 kV:n
3. Kevyt ja pieni halkaisija vähentää jään ja tuulen aiheuttamaa kuormitusta sekä tornien ja upholderin kuormitusta
4. Suuret span pituudet ja suurin span on yli 1000m
5. Hyvä suorituskyky vetolujuus ja lämpötila
6. Suunnittelun käyttöikä on 30 vuotta

7.Ajovirtajohtojen todellinen tila otetaan täysimääräisesti huomioon, kun ADSS-kaapelia suunnitellaan.

8.Alle 110 kV:n ajojohneille käytetään PE-ulkovaippaa.

9.Jos voimalinjojen on vähintään 110 kV. AT ulompi tuppi levitetään.

10.Omistautunut suunnittelu aramidi määrä ja stranding prosessi voi tyydyttää kysynnän eri spans.

Sovellus

1. Ulkoilmasovellukset
2. Pienjännitesiirtojärjestelmä (≤12 kV)
3. Rautatie- ja televiestintäsauvareitti
4. Tilaaja ja lähiverkko
5. Ääni- ja data-, video- ja kuvantamisjärjestelmä

Paketti ADSS optinen kuitukaapeli

package of ADSS Optical Fiber Cable
