Tuotteen yleiskatsaus tuotteestaGYXTW 4-ydinkuitu
2.1 Johdanto

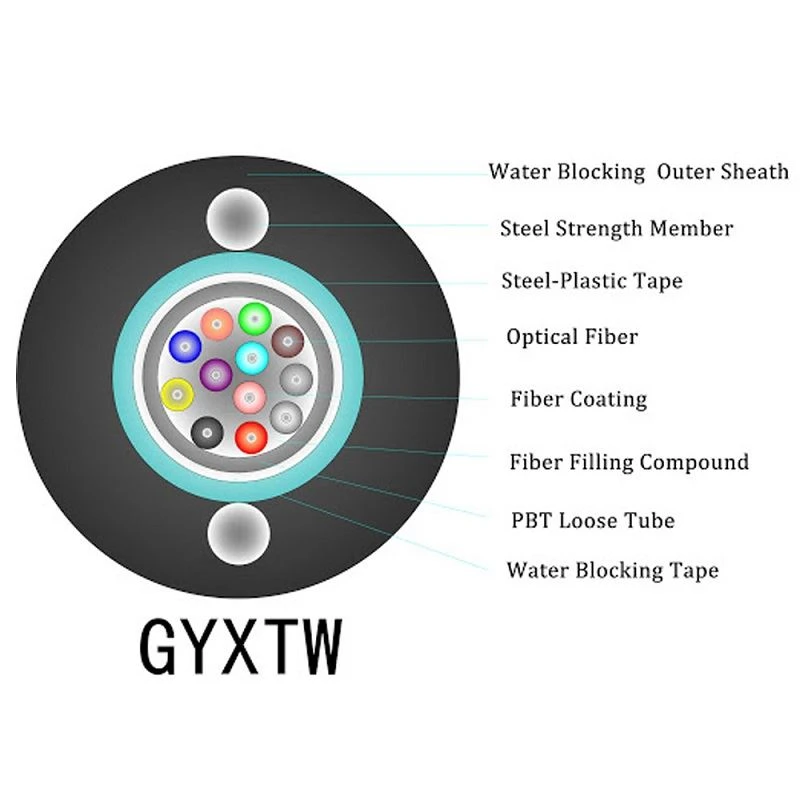

Keskitetty putkirakenne, hyytelöainetta täytetty, vesitiivis teippi ja teräsnauha, sitten PE-ulkovaippa yhdistettynä kahteen teräslangan lujuuselementtiin.
2.2 Värikoodi
Putken väri on luonteeltaan. Putken kuituväri alkaa nro 1 sinisestä.
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Sininen | Oranssi | Vihreä | Ruskea | harmaa | Valkoinen | Punainen | Musta | Keltainen | Violetti | Vaaleanpunainen | Aqua |
2.3Kaapelin rakenne ja parametri
SN | Tuote | Yksikkö | Arvo | ||
1 | Kuitujen määrä | Kreivi | 4/6 | 8/12 | 24 |
2 | Putken halkaisija | Kreivi | 2.2 | 2.4 | 3.2 |
3 | Kaapelin halkaisija (± 5%) | mm | 8.5 | 8.7 | 9.5 |
4 | Kaapelin paino (± 10%) | kg / km | 72 | 74 | 87 |
5 | Lyhytaikainen jännite | N | 1500 | ||
6 | Lyhytaikainen murskaus | N / 100 mm | 1000 |
Huomaa: Mekaaniset koot ovat nimellisarvoja.
3. Ominaisuus GYXTW 4 -ydinkuidulle
3.1 Min. Taivutussäde asennusta varten
Staattinen: 15x kaapelin halkaisija
Dynaaminen: 20x kaapelin halkaisija
3.2 Levityslämpötila-alue
Käyttö: - 40 ℃ ~ +60 ℃
Asennus: -10 ℃ ~ +60 ℃
Varastointi / kuljetus: - 40 ℃ ~ ~60 ℃
3.3 Päämekaaninen GG-vahvistin; ympäristönsuojelun taso
Tuote | Testausmenetelmä | Hyväksymisehto |
Vetolujuus IEC 60794-1-2-E1 | - Kuorma: Lyhytaikainen jännitys - Kaapelin pituus: noin 50 m - Latausaika: 1min | - kuitukanta 0,6% - Ei kuitumurtumaa eikä kuorivaurioita. |
Murskaustesti IEC 60794-1-2-E3 | - Kuorma: Lyhytaikainen murskaus - Latausaika: 1min | - Tappion muutos £ 0.1dB@1550nm - Ei kuitumurtumaa eikä kuorivaurioita. |
4. Tyypillinen GYXTW 4 -ydinkuidulle
G652Dkuitutiedot
Tilan kentän halkaisija (1310nm): 9,2 mm ± 0,4 mm
Tilan kentän halkaisija (1550 nm): 10,4 mm ± 0,8 mm
Leikattu kuitukaapelin aallonpituus (lcc): 1260 nm
Vaimennus 1310 nm: ssä: 0,36 dB / km
Vaimennus 1550 nm: ssä: 0,22 dB / km
Taivutushäviö 1550 nm: ssä (100 kierrosta, 30 mm säde): 0,05 dB
Dispersio alueella 1288 - 1339 nm: £ 3,5ps / (nm • km)
Hajonta 1550 nm: ssä: £ 18ps / (nm • km)
Dispersiokaltevuus nollan hajonta-aallonpituudella: £ 0,092ps / (nm2 • km)
4-ytimen kuitupaketti
4-ytimen kuidun tuotantoprosessi
