Kuitu OTDR



Optical Time Domain Reflectometer (OTDR) hankkii ja analysoi tiedot takaisinsironta- ja heijastavasta valosta, joka etenee kuidussa valon takaisinsironta- ja Fresnel-heijastusperiaatteen perusteella saadakseen pituuden, häviön, vikapisteet, valon paluuhäviön, liittimen katoamisen ja niin edelleen. . Se on välttämätön työkalu optisten kaapelien rakentamiseen, käyttöönottoon ja ylläpitoon.

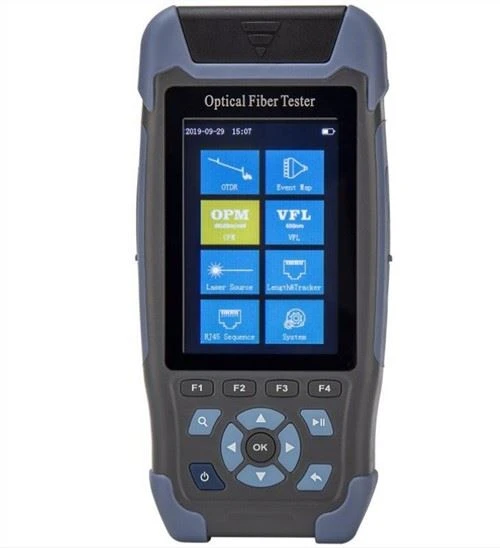

DVP323-sarja on korkean suorituskyvyn kannettava OTDR, joka esiteltiin vuonna 2017. Tämä sarjatuote ottaa käyttöön joitain uusia tekniikoita, kuten kosketusnäyttö ja reaaliaikainen analyysi. Optimoitu käyttöliittymä tekee toiminnasta mukavampaa. Samaan aikaan OPM ja VFL ovat vakiovarusteita. Se on paras työkalu kuitujen rakentamiseen, käyttöönottoon ja ylläpitoon.





Ominaisuudet



5 tuuman kosketusnäyttö, 800×480 korkean pisteen resoluutio

Kompakti rakenne, kevyempi, ohuempi ja pienempi

Poikkeuksellinen lyhyen matkan suorituskyky; vähintään 0,8 m tapahtuman kuollut alue; Vähintään 4 metrin vaimennuskuollut alue

Tukee 28 dB - 36 dB dynaamista aluetta erilaisiin sovellusvaatimuksiin

Kätevä ja nopea UE-suunnittelu

Tukee OPM:ää ja VFL:ää

Täydelliset dataliitännät, kuten LAN, USB ja niin edelleen



Erittely



Malli	Aallonpituus (nm)		Dynaaminen alue (dB)	Tapahtuman kuollut alue (m)	Vaimennuksen kuollut alue (m)
DVP323	1310±20/1550±20		34/32	<3m	<25m
Etäisyysalue (km)		5m-160km
Pulssin leveys (ns)		5 ns ~ 20 ns (5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 s, 2 ns, 5 mikros, 10 ns, 20 ns)
Mittausaika		käyttäjän määrittämä (älykäs linkki), reaaliaikaisella mittaustoiminnolla
Etäisyyden tarkkuus (m)		±(1 m +0,001 % × kantama + näytteenottoresoluutio)
Vaimennuksen tarkkuus		±0,05 dB/dB
Häviöraja (dB)		0.01dB
Häviön resoluutio (dB)		0.001 dB
Näytteenoton resoluutio (m)		0.1m
Näytteenottopisteet		128000
Tietojen tallennus		3000 kohdetta



Muut indikaattorit

LCD tyyppi	5 tuuman värillinen TFT-LCD
Laser adapteri	FC/PC, SC/PC (valinnainen)
Käyttöliittymä	USB
Akku	sisäänrakennettu ladattava Li-ion akku latausaika<4 hours working time >8 tuntia
Tehoa	AC-tulo: 100~240V, 600mA, 50/60Hz DC-lähtö: 12,0V, 2A
Käyttölämpötila	0 astetta -40 astetta
varastointilämpötila	-20 astetta -70 astetta
suhteellinen kosteus	<80%
paino	<1kg
mitat (mm)	147mm × 190mm × 62mm
