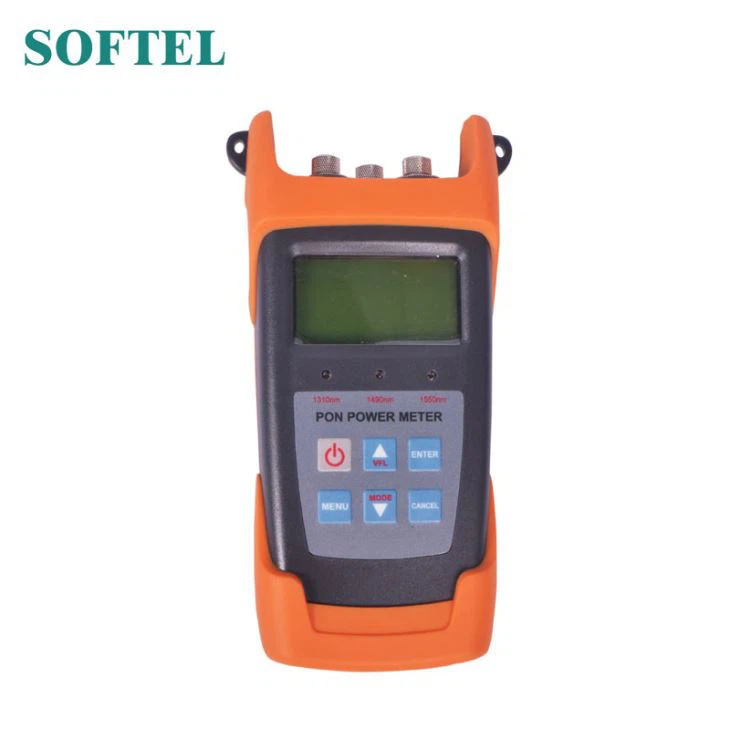

SFT3213Series PON Power Meteristä käytetäänFTTx-sovelluksissa ja ylläpidossa. Se on välttämätön työkalu PON-projektien rakentamiseen ja ylläpitoon.
PON-mittarin ominaisuudet:
(1) Se voi kokeilla ääni-, data- ja videosignaaleja synkronisestimittaus ja näyttö BPON / EPON / GPON.
(2) Se tarjoaa mittauksen samanaikaisesti kaikilla kolmella aallonpituudellakuitu (1490 nm, 1550 nm, 1310 nm)
⑶Käytetään pursketilan mittauksessa 1310nm ylävirtaan.
⑷Käytä ohjelmistoa yhteyden muodostamiseen tietokoneeseen, asettamalla kynnysarvo, tiedonsiirto ja kalibrointi aallonpituus.
⑸USB-tiedonsiirtoportti mahdollistaa tiedonsiirron PC.1000-mittauskohteeseenvoidaan tallentaa SFT3213 PON -mittariin tai tietokoneeseen tietojen tarkistamista varten.
PON-moduuli
PONmoduuli: | SFT3213 | SFT3213A | SFT3213AV | SFT3213AP |
1310 mittaus ylävirtaan | ||||
Pass Zone | 1260nm ~ 1360nm | |||
Mittausalue | -40 dBm ~ +10dBm | |||
Lähtöteho (max) | 15dBm | |||
Eristäminen @ 1490/1550 | GG gt; 40 dB | |||
Sarjakuvaustilan mittausvirhe | GG lt; ± 0,5 dB | |||
1490 mittaus alavirtaan | ||||
Pass Zone | 1470nm ~ 1505nm | |||
Mittausalue | -40 dBm ~ +10dBm | |||
Lähtöteho (max) | 15dBm | |||
Eristäminen @ 1310/1550 | GG gt; 40 dB | |||
1550loppupään mittaus | ||||
Pass Zone | 1535nm ~ 1570nm | |||
Mittausalue | -40 dBm ~ +10dBm | |||
Lähtöteho (max) | 25dBm | |||
Eristäminen @ (1310 / 1490nm) | GG gt; 40 dB | |||
Mittaustarkkuus | ||||
Luontainen epävarmuus | ± 0,5 dB | |||
lineaarisuus | ± 0,1 dB | |||
Sisääntulon läpimeno Tappio | GG lt; 1,5 dB | |||
Yleistä tietoa | ||||
Ilmaisin tyyppi | InGaAs | |||
Optinen liitin | FC / SC / ST vaihtokelpoinen / 2.5-yleissovitin | |||
Kuitutyyppi | SM 9 / 125um | |||
Mittayksikkö | dB / dBm / xW | |||
päätöslauselma | 0,01 dB Annetut | |||
Käyttöjännite | DC 3,3 V - 5,5 V | |||
Virtalähde | 3kpl 1,5 V akku | |||
Jatkuvasti käyttöaika | PON: 90h | PON: 90h OPM: 100h Puitelaki: 50h | PON: 90h Puitelaki: 50h | PON: 90h OPM: 100h |
Käyttölämpötila | -10℃～60℃ | |||
Säilytyslämpötila | -25℃～70℃ | |||
Paino | 423g | 425g | 424g | 424g |
