Mikä on kuituoptinen liitin?
Kuituoptiset liittimet ovat laitetta, jotka muodostavat irrotettavan yhteyden optisten kuitujen ja optisten kuitujen välillä. Optisen kuidun liittimen perusvaatimus on yhdistää tarkasti optisen kuidun kaksi pääpinta -alaista, jotta lähetyskuidun optinen energian lähtö voidaan kytkeä vastaanottavaan kuituun maksimaaliseen laajuuteen ja isku järjestelmään johtuen sen interventiosta optisen linkin minimoimiseksi. Optiset kuituliittimet ovat avainkomponentteja optisten kuitujen viestintäjärjestelmissä, joita käytetään laajasti televiestinnässä, tietokeskuksissa, radiossa ja televisiossa sekä muissa kentissä.
Kuituoptisen liittimen pääkomponentti
1. Ferrule
Se on yleensä valmistettu keraamisesta tai metallista ja sitä käytetään kuidun pitämiseen paikallaan ja varmistamaan, että kuituydin on kohdistettu.
Päätypinnan muoto voi olla tasomainen (PC), ARC (UPC) tai viistetty (APC).
2. Liittimen kotelo
Suojaa ferruleja ja kuituja, jotka on yleensä valmistettu metallista tai muovista.
Asuntomuodot ja mallit vaihtelevat liitintyypin mukaan (esim. SC, FC, LC).
3. solki tai kierteitetty mekanismi
Sitä käytetään liittimen kiinnittämiseen ja vakaan yhteyden varmistamiseen. Esimerkiksi SC käyttää napsautuksia, FC käyttää kierteitä.
4. Käynnistys
Suojaa kuidun ja liittimen välistä yhteyspistettä kuidun taivuttamisen tai vaurioiden estämiseksi.
Kuituoptisen liittimen tyypit

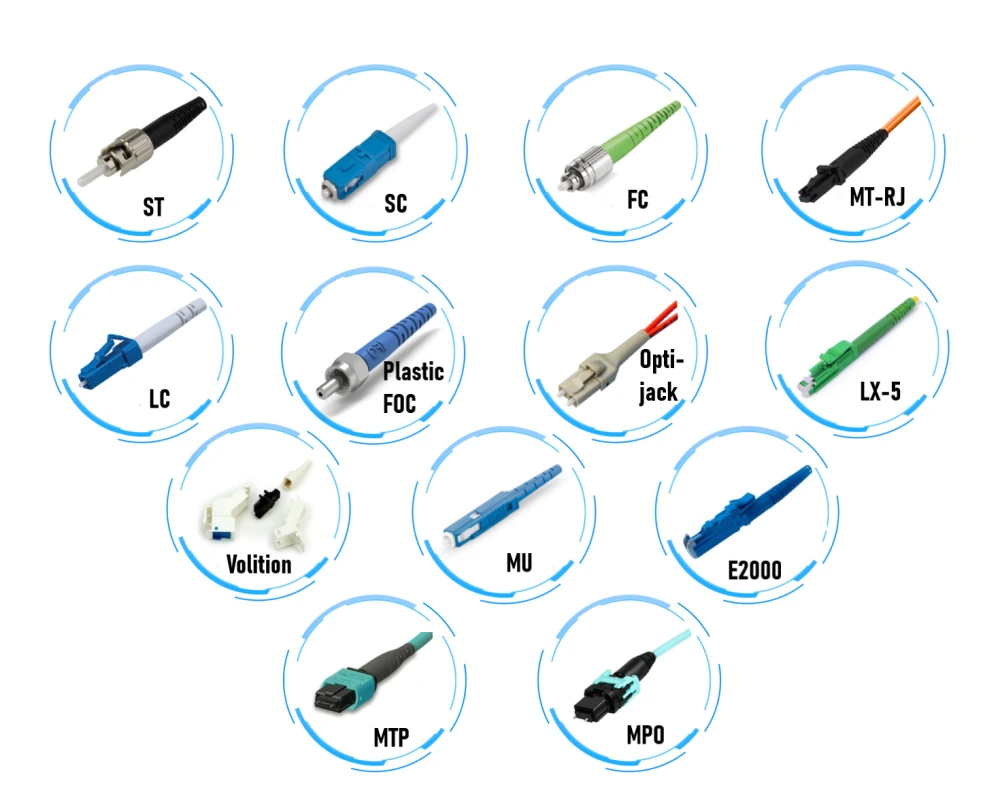

Yleiset optiset kuituliittimet ovat: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4, jne.
Ja optisessa viestinnässä yleisesti käytettyjä liittimiä ovat FC, SC, ST, LC ja MPO.
| Liitintyyppi | Väri | Esiintyminen | Rajapinnan muoto | Kiinnitys | Piirteet | Soveltaminen |
|---|---|---|---|---|---|---|
| SC (tilaajaliitin) | Sininen (PC/UPC) tai vihreä (APC) | Neliö | Neliö | Napsautus | Suuri koko ja helppo kytkeä ja irrottaa | DataCom, Telecom-verkot, kuitu kotiin (FTTH) |
| FC (Ferrule Connector) | Hopea tai musta | Kutistuvuus | Kutistuvuus | Kierto | Korkea vakaus ja hyvä seisminen suorituskyky | Yksimoodinen optinen kuitu, testilaitteet, korkean tarkkailun instrumentit |
| LC (Lucent Connector) | Sininen (PC/UPC) tai vihreä (APC) | Pieni neliö | Neliö | Napsautus | Kompakti ja sopiva kaapelointiin | Tietokeskukset, nopea verkkolaite |
| ST (Stab & Twist) | Hopea tai musta | Kutistuvuus | Kutistuvuus | Pistin | Helppo kytkeä ja irrottaa pistorasiat, mutta hieman vähemmän stabiili kuin FC | Paikallisen alueen verkko (LAN), kuituoptinen kaapelointi |
| MPO (monikuituinen työntö) | Musta tai harmaa | Suorakulmio | Suorakulmio | Pistoke ja irrottaminen | Tiheysyhteys, pullotettava muotoilu | Datakeskus, nopea monikanavakuituoptinen lähetys |
| MTP (monikuitujen päättyminen työntö) | Musta tai harmaa | Suorakulmio | Suorakulmio | Pistoke ja irrottaminen | Päivitetty MPO: n versio, jolla on parempi suorituskyky ja vahva irrotettavuus | Nopea datakeskus, monikanavakuituoptinen verkko |
Kun näet FC/UPC, FC/APC, SC/UPC, LC/APC jne., Mietitkö ehdottomasti, mitä UPC ja APC tarkoittavat?
Kahden kuidun päätypinnojen sallimiseksi paremmassa kosketuksessa kuituoptisten liittimien holkinpäät jauhetaan yleensä erilaisiin rakenteisiin. Erilaiset jauhatusmenetelmät määrittävät optisten kuitujen siirron laadun, joka heijastuu pääasiassa palautushäviöksi ja lisäyshäviöksi. Lisäyshäviö viittaa signaalien menetykseen liittimien tai kaapeleiden kautta. Yleensä PC-, UPC- ja APC -liittimien tyypillisen insertion menetyksen tulisi olla pienempi kuin 0. 3db. Verrattuna APC -liittimiin, UPC/PC -liittimet ovat yleensä helpompia saavuttaa alhainen lisäyshäviö pienemmälle ilmavälille. Lisäyshäviö voi johtua myös pölyhiukkasista liittimen päätyjen välillä.
Kuitujen endface -hionta on kolme yleistä tyyppiä: PC, UPC ja APC. PC/APC/UPC edustaa keraamisen holkin eturakennetta. APC -liittimet ovat yleensä vihreitä, ja UPC/PC -liittimet ovat sinisiä.
PC (fyysinen kosketus)on mikropallon hionta ja kiillotus, holkin pinta jauhetaan pieneen pallomaiseen pintaan ja kuidun ydin sijaitsee korkeimmassa taivutuspisteessä, mikä voi tehokkaasti vähentää kuitukomponenttien välistä ilmakuilua ja saada kaksi kuitupäätä saavuttamaan fyysisen kosketuksen. Se on yleiskäyttöinen liitin ja sopii yleiseen optiseen kuituviestintään.
UPC (erittäin fyysinen kosketus), erittäin fyysinen pääty. UPC -liittimen päätypinta ei ole täysin tasainen ja siinä on pieni kaari tarkemmalle pariutumiselle. UPC perustuu tietokoneeseen päätyyn ja pinnan viimeistelyn optimoimiseksi, ja päätypinta näyttää kupolin muotoisemmalta. Päättymispinta on kaareva, heijastushäviö on alhaisempi kuin PC: n ja suorituskyky on PC: n ja APC: n välillä. Sitä käytetään pääasiassa nopeiden optisten kuituverkkojen ja tietokeskuksissa.
APC (kulmainen fyysinen kosketus)kutsutaan kulmaiseksi fyysiseksi kosketukseksi, ja optisen kuidun päätypinta jauhetaan yleensä 8 asteen viisteeseen, jolla on alhaisempi heijastushäviö ja parempi suorituskyky. 8 asteen kulmavierailu tekee kuidun päätystä tiukemmaksi ja heijastaa valoa viistekulman läpi verhoon sen sijaan, että palataan suoraan valonlähteeseen, tarjoamalla paremman yhteyden suorituskyvyn. Sitä käytetään pääasiassa korkean suorituskyvyn optisiin kuituverkkoihin, CATV: hen ja pitkän matkan siirtoon.
