HFC-verkon tyypillisiä rakennesuunnittelu- ja huomio-ongelmia

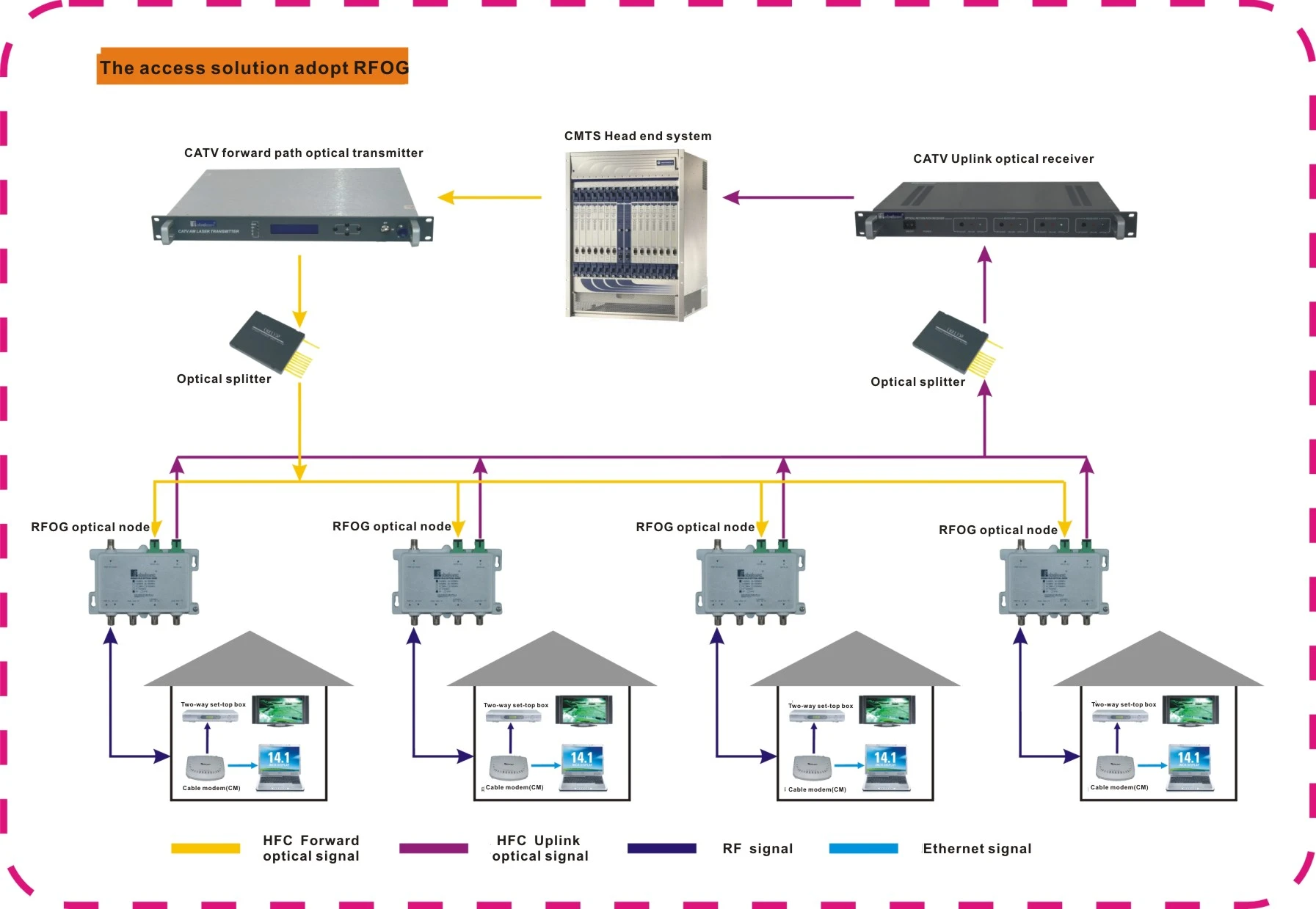

Lyhyt esittely kaksisuuntaisesta HFC-verkosta
HFC-kaksisuuntaista verkkoa tutkittaessa se jaetaan usein seuraavaan neljään osaan paluukanavan mukaan: käyttäjäjakeluosaan, kaapelisiirto-osaan, optisen kaapelin siirto-osaan ja etupään liityntäosaan.
Käyttäjän vahvistimen alavirran lähtöportti käyttäjäpäätteestä alakertaan on varattu käyttäjälle. Koska rakennuksen lähtöportin downlink-signaalitaso voi nousta yli 100 dBμV, on käyttäjän vastaanottoasetustaso (65±4)dBμV ja käyttäjän jakeluverkon häviö on yleensä (30±4)dB.
Alavirran lähtöportti alakerrasta optisen aseman alavirran lähtöporttiin on kaapelisiirto. Kaksisuuntaisen vahvistimen downlink-vahvistus voidaan määrittää optisen aseman downlink-lähtöportin tason mukaan, joka on yleensä välillä 20 - 40dB. Sitä käytetään kompensoimaan haara-, jakelu- ja linjahäviöt siten, että lopullinen downlink-häviö on 0-10 dB. Koska kaksisuuntaisella vahvistimella on oma itsenäinen käänteinen vahvistusmoduuli, paluukanavan signaalin lisäysvahvistus (häviö) voi saavuttaa 0 dB. Tätä me yleensä kutsumme "yhtenäisyyden hyödyksi".
Osia optisesta asemasta etupään optiseen lähetin-/lähetinvastaanottimeen kutsutaan optiseksi kaapelilähetykseksi. Downlinkissä on tarpeen varmistaa, että optisen aseman optisen vastaanottimen vastaanotettu optinen teho on 0~-3dBm, jotta voidaan varmistaa, että optinen vastaanotin voi tuottaa riittävän tason ja kantoaallon - melusuhde. Käänteinen häviö liittyy käänteisen optisen laitteen valintaan. Kun optinen laite on valittu, häviö määritetään. Yleensä optisen vastaanottimen ylävirran lähtöportin yhdistetty vahvistus voidaan asettaa välille 0 - 20 dB (kun käänteisen optisen vastaanottimen tuloteho on -4,5 dBm).
Käänteisen optisen vastaanottimen lähdöstä CMTS:n tuloporttiin oleva osa on etupään pääsy. Tämän osan päätehtävä on sekoittaa useita optisia linkkejä yhdeksi tuloksi CMTS:ään. Palvelun lisäyshäviö tulee laskea palvelun kaistanleveyden ja kanavan tehotiheyden mukaan (teho per Hz) ja vähennä sitten CMTS. vaaditun tulotason arvon. Tämä osa on koko paluukanavan suurin keräyspiste. On parasta yhdistää 6-8 optista linkkiä yhteen CMTS-porttiin. Jos niitä on liikaa, kanavakohina kasvaa, eikä liian vähän ole taloudellista. Ennen kuin nousevan siirtotien signaali saapuu CMTS:ään, kiinteä noin 3 dB:n vaimennin tulisi kytkeä. Sen tehtävät ovat: yksi on parantaa kanavan seisovan aallon suorituskykyä; toinen on tarjota marginaali muiden palvelujen pääsylle.
2. Ongelmat, joihin tulisi kiinnittää huomiota HFC-kaksisuuntaisen verkon rekonstruoinnissa
HFC:n kaksisuuntaista verkkomuutosta on tehty useiden vuosien ajan. Vaikka joitain saavutuksia on saavutettu, se ei ole ihanteellinen. Syitä on monia, mukaan lukien ymmärrysongelmat ja tehottomuudet. Yhteenvetona voidaan todeta, että ongelmat, joihin tulisi kiinnittää huomiota HFC-kaksisuuntaisessa verkkomuunnoksessa, ovat seuraavat.
1. Pääasiassa päinvastainen, ota huomioon positiivinen
HFC-kaksisuuntaisen verkon muuttamisessa suunnittelun tulee perustua vastakkaiseen suuntaan ja ottaa huomioon eteenpäin suunta. Olettaen, että käänteiset vaatimukset täyttyvät, muuntamisen työmäärä minimoidaan ja muunnoskustannukset pienenevät. Suunnittelussa tulee kiinnittää huomiota seuraaviin kolmeen seikkaan:
(1) Kaapeliliittimiä tulee kaksisuuntaisessa jakeluverkossa olla mahdollisimman vähän. Joku sanoi: "Kaksisuuntaisen jakeluverkon muutos on pääasiassa "yhteisprojekti". Tässä lauseessa on totuutta. Mitä enemmän kaapeliliittimiä, sitä huonompi luotettavuus. Jokainen lisäliitin vähentää osan luotettavuudesta. (2) Paluukanavassa käänteishäviö pienennetään asianmukaisesti, ja käänteisen häviön on yleensä oltava pienempi tai yhtä suuri kuin 30 dB. Tietenkin paluukanavan häviö on yleensä muutama dB suurempi kuin 30 dB, mikä voidaan kompensoida rakennusvahvistimen vastakanavan vahvistuksella. Käänteinen häviö ei kuitenkaan voi olla liian suuri, muuten kaapelimodeemin lähtötason on oltava liian korkea, mikä aiheuttaa paluukanavan tehon kyllästymisen ja pienentää kantoaalto-kohinasuhdetta.
(3) Lattiavahvistimen lähtöportista kunkin yksikön haaroittimeen (tai jakajaan) tulevan liitäntäkaapelin pituus ei saa ylittää 30 m, muuten lattiavahvistin ei pysty tasoittamaan häviötä lattiavahvistimen yläpäässä. eteenpäin suuntautuva kanava.
2. Kaapeliliitoksen laatu ja liitoksen valmistusprosessi
Kun kaksisuuntaista jakeluverkkoa rekonstruoidaan, kaapeliliitoksen laatu ja liitoksen valmistusprosessi ovat erittäin kriittisiä. Muussa tapauksessa kaapeliliittimen huono kosketus aiheuttaa yhden tai jopa usean perheen kaapelimodeemin epäonnistumisen. Siksi kaapelien liitoksiin tulee kiinnittää erityistä huomiota rakentamisen aikana. Yleisesti ottaen on kiinnitettävä huomiota seuraaviin kohtiin:
(1) Ennen kaksisuuntaisen verkon saneeraustyötä rakentamishenkilöstölle on annettava tekninen koulutus. Kokeen suorittamisen jälkeen voit ryhtyä työhön.
(2) Rakentamisen aikana hankkeen laatua on valvottava ja tarkastettava huolellisesti. Kaikki epäpätevät alueet on korjattava ajoissa.
(3) Kun hanke on saatu päätökseen, kaksisuuntaisen verkon muuntamisen laatu tulee tarkistaa ja hyväksyä. Hyväksymisen tulee sisältää objektiivinen testaus, subjektiivinen arviointi ja projektin laadun tarkastus.
3. Pidä hyvää huolta materiaalin valinnasta
Kaksisuuntaisen verkon muutoksessa valittujen laitteiden on valvottava tiukasti laatua, erityisesti seuraavien laitteiden on täytettävä standardit.
(1) Kaksisuuntaisen verkon muutoksessa jakeluverkossa käytettävissä koaksiaalikaapeleissa -5 ja -7 on käytettävä nelisuojattuja kaapeleita ja kaksikerroksisen punottu verkon punostiheys. ja nelisuojatun kaapelin punotun verkon paksuuden tulee täyttää alan standardit. Vaatia.
(2) Jakelijan haarahäviön tulee olla sopivan pieni vastakanavan häviöarvon pienentämiseksi.
(3) Koaksiaalikaapeleiden -5 ja -7 liitosten on oltava puristettuja F-päitä, ja napsautusrengasliitokset on poistettava käytöstä.
(4) Userboxin TV-lähtöporttiin on lisättävä ylipäästösuodatin. Tämän ylipäästösuodattimen pitäisi vaimentaa yli 40 dB alle 65 MHz:n.
3. HFC-kaksisuuntaisen verkon tasokuvausmenetelmä ja suunnitteluperiaate
1. HFC-kaksisuuntainen verkkotason kuvausmenetelmä
Yleensä HFC-kaksisuuntaisessa verkossa käytetään kahta menetelmää signaalin tasosuhteen kuvaamiseen: ensimmäinen menetelmä on se, että signaalin absoluuttinen tasoarvo ilmaistaan dBm:nä, mikä soveltuu laskevan siirtotien signaalin kuvaamiseen; toinen menetelmä on kuvata signaalin suhteellinen taso. Arvon "vahvistus" tai "häviö" ilmaistaan dB:nä, jota käytetään usein kuvaamaan ylävirran signaaleja. Koska ylävirran signaali on äkillinen, yleisen instrumentin on vaikea mitata ylävirran signaalin tasoa. Siksi käytämme yleensä menetelmää, jolla mitataan tietyn laiteportin CMTS-ylävirran vastaanottoportin linkkihäviö arvioidaksemme ylävirran kanavan tasoarvoa tässä portissa.
2. HFC-kaksisuuntaisen verkon suunnitteluperiaatteet
a. Alaspäin kanava
Suunnittelussa otamme pääasiassa huomioon käyttäjän saavuttavan downlink-signaalin tason ja sen, kuinka verkko allokoi tason järkevästi. Suunnittelumenetelmä on periaatteessa sama kuin yksisuuntaisessa verkossa, eikä sitä toisteta tässä.
b. Kanava ylös
Suunnitellessamme pääasiallinen huomiomme uplink-kanavan suhteen on linkin katoaminen. Vaatimukset ovat seuraavat:
(1) Uplink-kanavan linkin häviö on tasapainotettu ja koordinoitu tietyllä alueella. Lattian asennuksen jälkeen on jakolaitteet, haarat ja käyttäjälaatikot sekä liitäntäkaapelit ja kaapeliliittimet. Näiden laitteiden vaimennuksen summa on jakeluverkon kokonaishäviö, joka voi olla yli 30 dB. Yleisessä ylävirran kanavasuunnittelussa jakeluverkon kokonaishäviöksi lasketaan 30 dB ja muutamat ylimääräiset dB:t kompensoidaan rakennuksen ylävirran vahvistuksella. Tästä syystä ylävirran jakeluverkon kokonaiskäänteishäviön tulisi olla mahdollisimman lähellä 30 dB, eli jakeluverkon jakajan haarahäviön tulee olla sopivan pieni.
Optisen aseman alapuolella jakeluverkon edessä olevaan kaapelijakeluosaan, mukaan lukien rakennus, vahvistinasteiden kokonaismäärä ei saa ylittää kahta porrasta. Jako- tai laajennusvahvistimen vahvistus kumoaa siirtokaapelin häviöt saavuttaakseen "nollavahvistuksen" tai "nollavaimennuksen".
(2) Jakeluverkon rakenteesta: Erityissuunnitelmassa porrasrakennetta käytetään mahdollisuuksien mukaan optisen aseman alapuolella, mutta pienellä haarahäviöllä olevaa puurakennetta voidaan käyttää myös paikallisesti. Pohjimmiltaan optisen aseman ja kunkin käyttäjän välisten kaapelien sähköiset pituudet ja pituuserot ovat mahdollisimman lyhyitä.
(3) Tietoja kaksisuuntaisesta vahvistimesta: Suunnittelemassamme kaksisuuntaisessa HFC-verkossa neliporttisen optisen aseman käyttäjien määrä on yleensä korkeintaan 2000 ja käyttäjien määrä kunkin portin alla on enintään noin 500 niin, että optisen aseman alla on enintään kaksi käyttäjää. Luokkavahvistimet ja osa on sijoitettu suoraan optisen aseman alle lattian kanssa. Siksi kaksisuuntaisen vahvistimen myötäsuuntainen vahvistus voidaan valita suurimman laskevan siirtotien häviön mukaan, joka on yleensä hieman suurempi. Esimerkiksi laajennusmoduulin vahvistus voi olla noin 30 dB ja rakennusvahvistinmoduulin vahvistus voi olla 35 ~ 40 dB. Käänteisen moduulin vahvistuksen tulisi perustua nousevan siirtotien maksimihäviöön. Yleensä valitaan 5–6 dB korkeampi käänteisvahvistinmoduuli. Käänteisvahvistinmoduulin vahvistus ei kuitenkaan ole niin suuri kuin mahdollista. Jos voitto on liian suuri, se on turhaa ja tehotonta. hyödyllinen säätöön.
(4) Optisesta asemasta laajennusvahvistimeen, laajennuksesta rakennusvahvistimeen tai optisesta asemasta rakennusvahvistimeen kaikkien aktiivisten laitteiden välisen linkkihäviön on oltava 5–6 dB pienempi kuin vahvistimen vahvistus. käänteinen moduuli, joka vastaa uplink-vahvistuksesta ympäriinsä varmistaakseen, että virheenkorjauksessa on marginaalia.
(5) Koaksiaalikaapeleiden käyttö: Yleensä useimmat ihmiset ajattelevat, että kaksisuuntaisessa HFC-verkossa tulisi käyttää alumiiniputkikaapeleita (pääasiassa runkoverkko) tai nelisuojattuja kaapeleita (pääasiassa jakeluverkko). Koska käyttäjän jakeluverkon passiivisilla komponenteilla on tietty vaimennusvaikutus kohinaan ja käänteissignaaleihin. Runkokaapelin siirtoosassa sillä ei ole vaimennusvaikutusta nousevaan signaaliin (noin 0dB vahvistuksen vaimennuksen perumisen jälkeen). Siksi suosittelemme myös alumiiniputken tai nelisuojatun kaapelin käyttöä.
Yhteenvetona voidaan todeta, että suunnittelua toteutettaessa meidän ei tulisi ottaa huomioon vain downlink-signaalia, vaan huomioidaan sekä uplink- että downlink-signaalit, ja kun näiden kahden välillä on ristiriita, meidän tulee asettaa etusijalle uplink-suunnan vaatimukset. signaalia ja uhraa tarvittaessa teknistä osaa. Taloudellisuus suunnittelussa - optisen aseman ja vahvistimen lähtötasojen hukkaaminen. Koska nousevan siirtotien maksimitaajuus on kuitenkin vain 65 MHz, nousevan siirtotien signaalin 100-metrihäviö on paljon pienempi kuin laskevan siirtotien huippuluokan signaalin 100-metrihäviö. Siksi yleensä, jos suunnittelu perustuu yllä oleviin periaatteisiin, niin kauan kuin laskevan siirtotien huippuluokan signaali voi täyttää suunnitteluvaatimukset, uplink-parametrit Pohjimmiltaan se voi myös täyttää suunnitteluvaatimukset.
