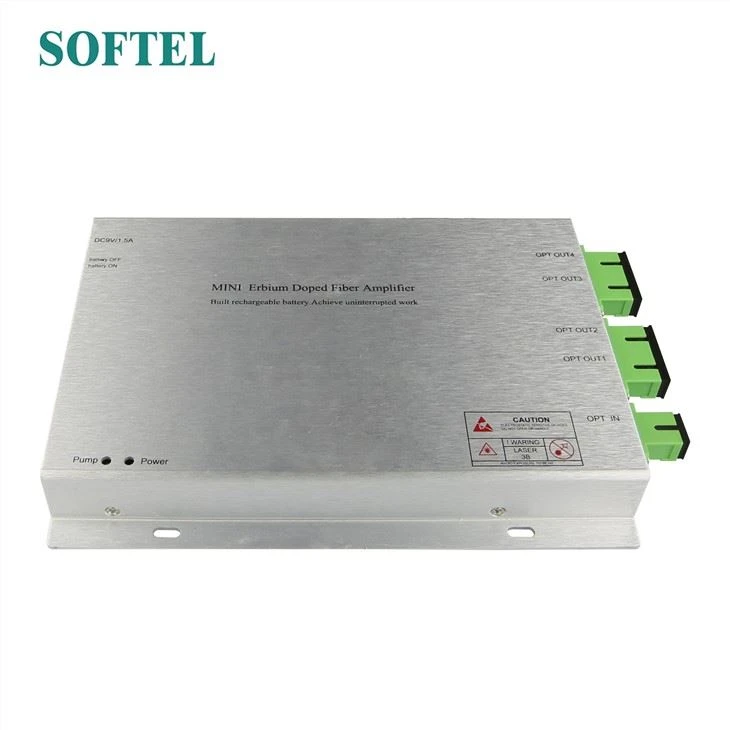

Mini EDFA

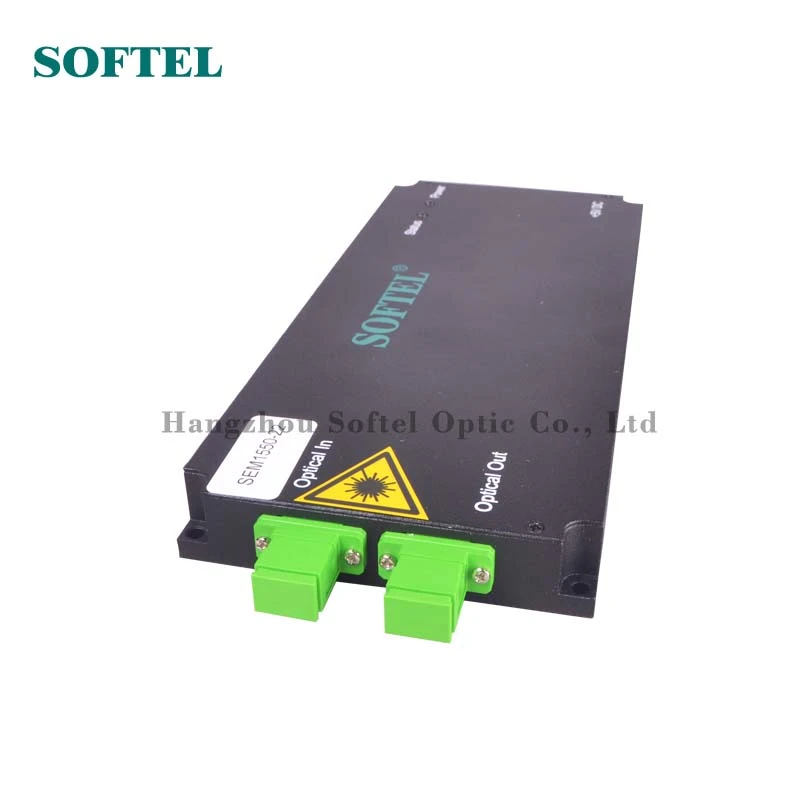

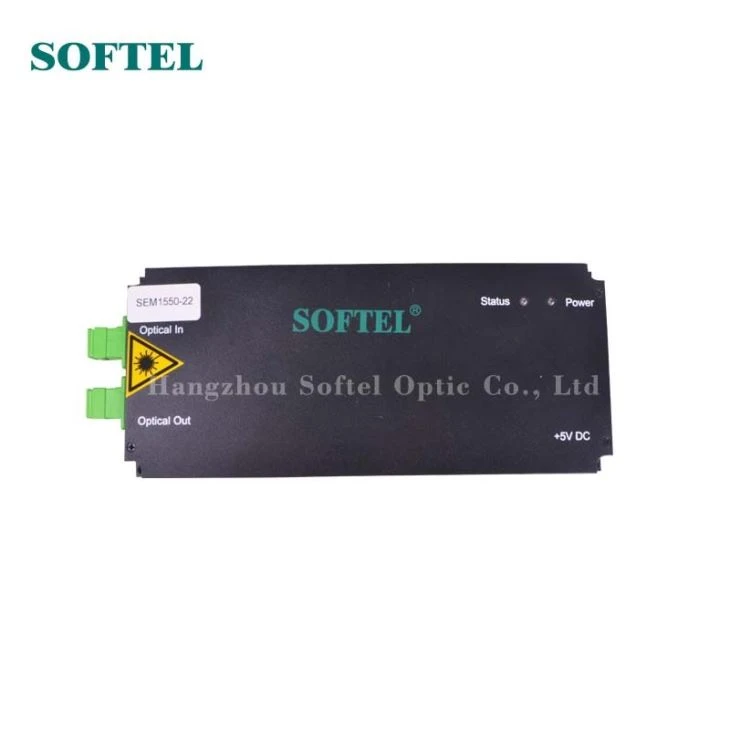

Mini EDFA SEM1550 on SOFTELin 1550nm-sarjan EDFA-moduuli. Se ottaa käyttöön JDSU- tai Oclaro-pumppulaserin. Maksimilähdöt ovat 23dBm.

Lähetä kysely

Tuotteen esittely

Mini EDFA

Ominaisuudet:

1.Se hyväksyy JDSU: n taiOclaropumpun laser.

2.Se hyväksyy OFS-kuidun.

3.SMT-tuotantoprosessi tekee siitä pienen koon, alhaisen virrankulutuksen, mutta suuren vakauden.

4.Micromonitor PCB: tä käytetään.

5.Lähtöteho säädettävä alue on -4dbm - +0.5dbm.

Kaavio mini EDFA: sta

Tappimääritys

PIN-numero	Nimi	Kuvaus	Merkintä
1	+5V	5 V: n virtalähde
2	+5V	5 V: n virtalähde
3	+5V	5 V: n virtalähde
4	+5V	5 V: n virtalähde
5	Varata	Ei yhteyttä
6	Varata	Ei yhteyttä
7	Tcase_alarm	Hälytys=Korkea @ tapauksen lämpötila ylittää ylärajan; ulostulo
8	Lop_alarm	Lähtötehon hälytys, hälytys=korkea @ lähtöteho alle alarajan; ulostulo
9	L_pump_alarm	Hälytys=korkea @ joko pumpun virta ylittää ylärajan; ulostulo
10	T_pump_alarm	Hälytys=korkea @ joko pumpun lämpötila ylittää ylärajan; ulostulo
11	Nollaa	Reset=matala; Normaali=Korkea
12	+5V	5 V: n virtalähde
13	GND	maa
14	GND	maa
15	GND	maa
16	GND	maa
17	GND	maa
18	RS232-TX	9600 baudinopeus; ulostulo
19	LOS_alarm	Tulosignaalin hälytyksen menetys, hälytys=korkea @ tuloteho alle asetetun alarajan; ulostulo
20	Varata	Ei yhteyttä
21	EN_DIS	EN=korkea @ kaikki pumput ovat päällä; EN=matala @ kaikki pumput ovat pois päältä; panos
22	RX232-RX	9600 baudinopeus; panos
23	Varata	Ei yhteyttä
24	+5V	5 V: n virtalähde
25	GND	maa
26	GND	maa

parametrit

001

003
