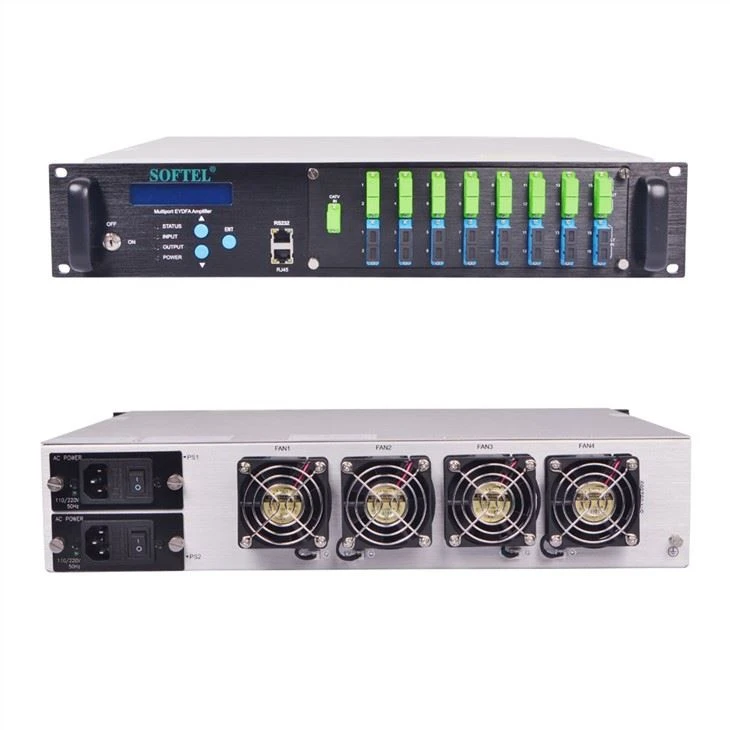

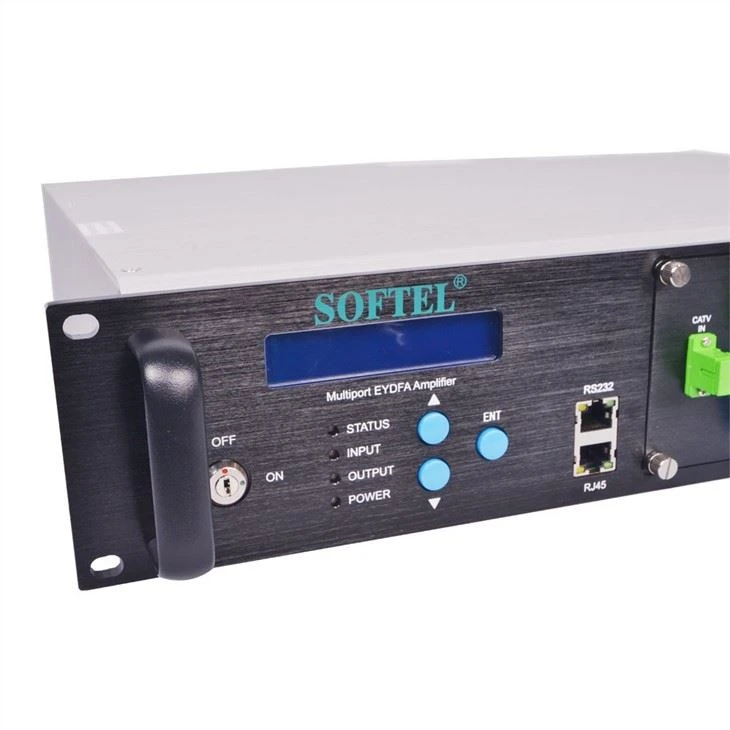

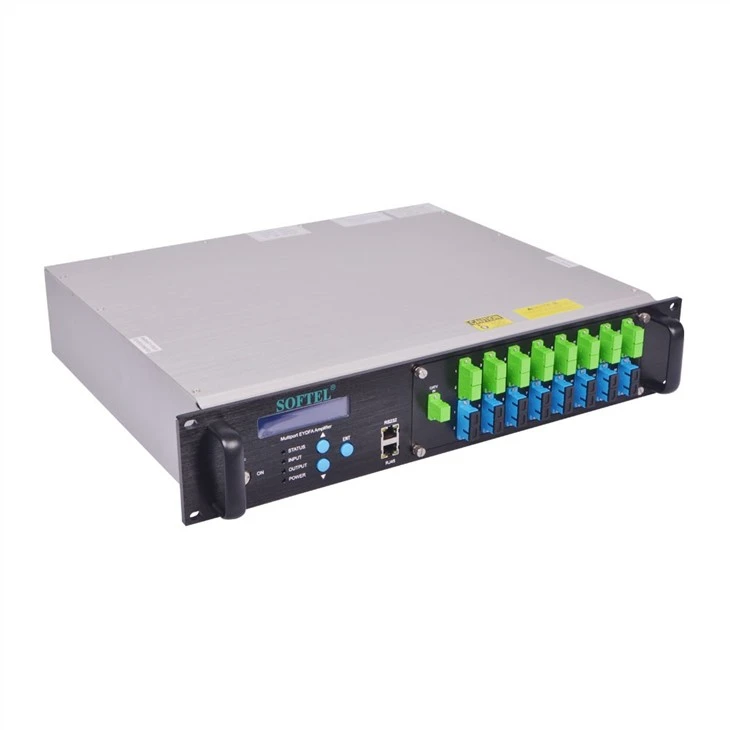

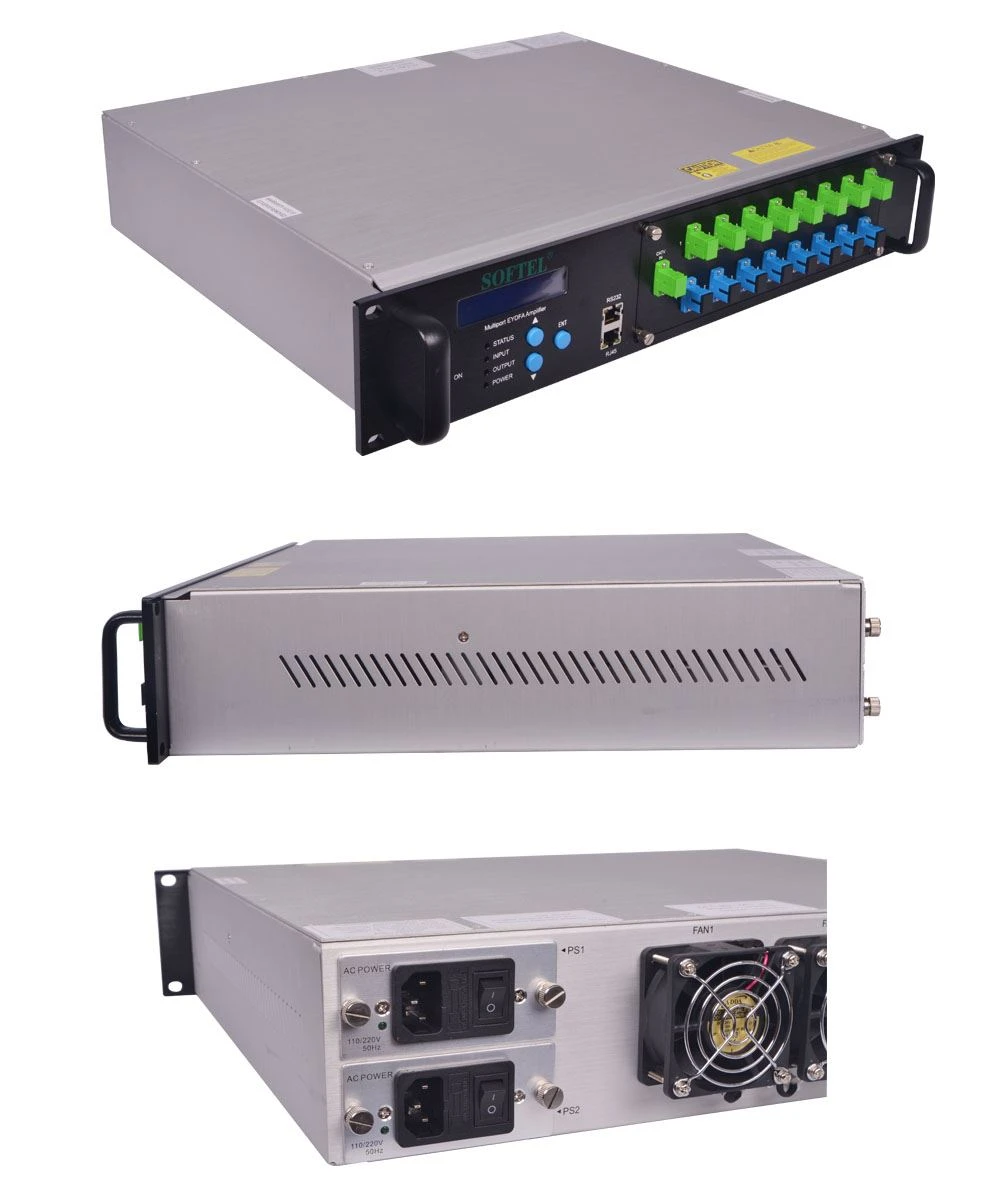

WDM EDFA 16 -portti 23dBm

EDFA 16 -portti 23 dBm sisäänrakennetulla WDM:llä, joka sopii FTTx-verkkoon, tarjoaa joustavan ja edullisen ratkaisun kolmen verkon ja FTTH:n integrointiin.

Lähetä kysely

Tuotteen esittely

WDM EDFA 16 -portti 23dBm

I. Yleiskatsaus

SPA-XX-sarjan 1550 nm suuritehoinen kuituvahvistin käyttää kaksivaiheista vahvistusta, ensimmäinen vaihe käyttää hiljaista EDFA:ta, toinen vaihe käyttää suuritehoista EYDFA:ta, optinen kokonaislähtöteho voi olla 37 dBm. Se voi korvata useita tai kymmeniä EDFA:ta, mikä voi merkittävästi vähentää verkon rakentamisen ja ylläpidon kustannuksia ja vähentää pääpään tilaa. Jokainen lähtöportti on sisäänrakennettu CWDM:llä multipleksoimaan CATV-signaalin ja OLT PON -datavirran. Laitteella tulee olemaan yhä tärkeämpi rooli valokuituverkon jatkuvassa laajentamisessa ja laajentamisessa. Se tarjoaa erittäin vakaan mutta edullisen ratkaisun FTTH:n kolminkertaiseen peliin ja laajan alueen peittoon.

II. ominaisuudet

Jokainen lähtöportti on sisäänrakennettu CWDM:llä.
Yhteensopiva kaikkien FTTx PON:ien kanssa: EPON, GPON, 10GPON
Se käyttää huippuluokan pumppulaseria ja kaksoispäällysteistä aktiivikuitua
Säädettävä lähtö, säätöalue: 0~-4dBm.
RF-testi etupaneelissa (valinnainen).

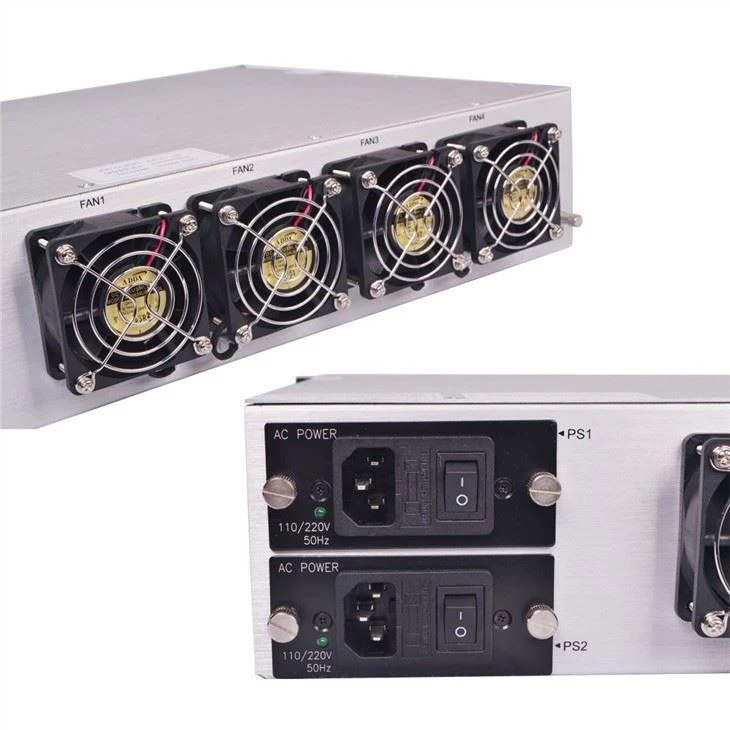

Sisäänrakennettu kaksoisvirtalähde, automaattisesti kytkeytyvä ja tuettu kuumapistoke.

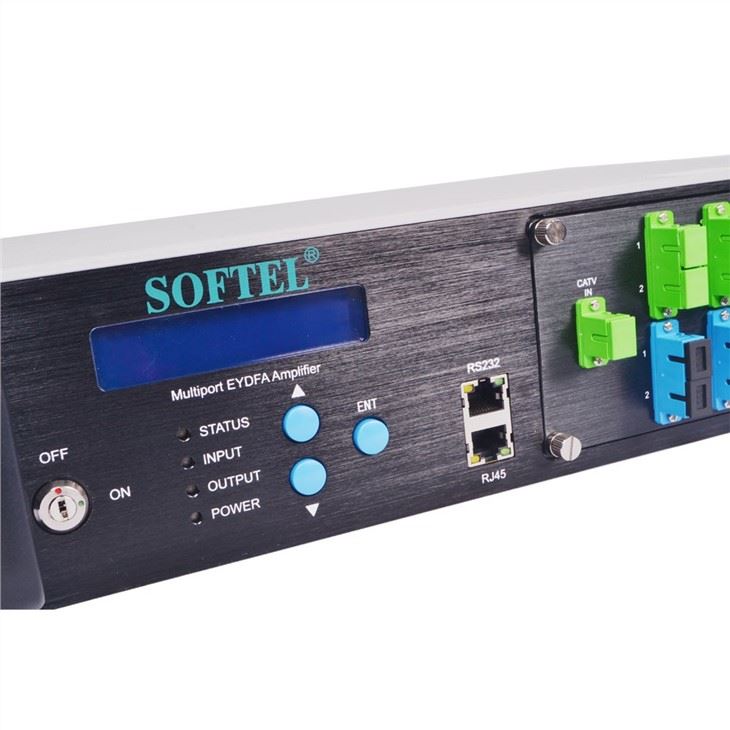

Mukana on vakiomuotoinen RJ45-liitäntä, joka tukee SNMP- ja WEB-etäverkonhallintaa.
Sillä on automaattinen suojaus matalan tulon tai ilman tuloa. Kun optinen tuloteho on pienempi kuin asetettu arvo, laser sammuu automaattisesti laitteen käyttöturvallisuuden suojelemiseksi.

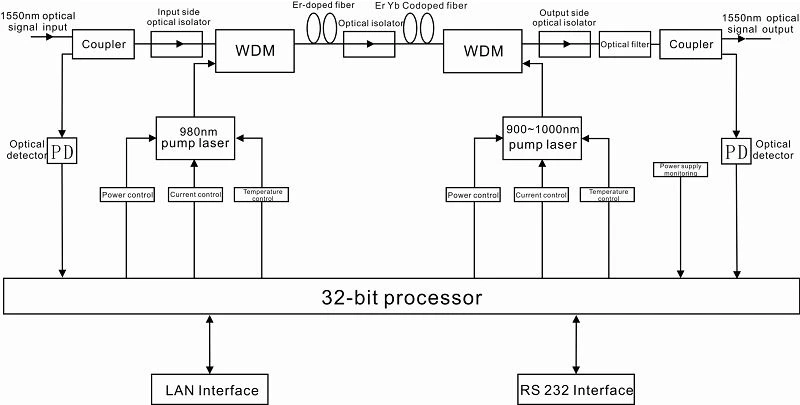

Ⅲ. Lohkokaavio

EDFA block diagram

Ⅳ. Tuoteparametrit of1550nm edfa 32 pon wdm

Tuote		Yksikkö	Tekniset parametrit
CATV läpäisee aallonpituuden		nm	1545 - 1565
PON läpäisee aallonpituuden		nm	1260 - 1360 1480 - 1500
PON-syötteen menetys		dB	& lt;0,8
Eristäytyminen		db	& gt;15
CATV:n optisen tulon tehoalue		dBm	-3 - +10
Suurin optinen lähtöteho		dBm	36
Lähtötehon vakaus		dBm	±0.5
Melukuva		dB	≤ 5,0 (optinen tuloteho 0dBm, λ=1550nm)
Palautustappio	Syöte	dB	≥ 45
	Lähtö	dB	≥ 45
Optisen liittimen tyyppi			SC/APC
C/N		dB	≥ 50	Testitilanne mukaan GT/T 184-2002.
C/CTB		dB	≥ 63
C/CSO		dB	≥ 63
Virtalähteen jännite		V	A: AC160V - 250V (50 Hz); B: DC48V
Kulutus		W	≤ 70
Käyttölämpötila		°C	0 - +55
Suurin käyttö suhteellinen kosteus		%	Max 95% ei kondensaatiota
Varastointilämpötila-alue		°C	-30 - +70
Suurin säilytystilan suhteellinen kosteus		%	Max 95% ei kondensaatiota
Ulottuvuus		mm	483(L)× 440(W)× 88(H)

Ⅴ. Mallin ja tehon vertailutaulukko

Malli	Kokonaislähtöteho (dBm)	Lähtöporttien numero	Lähtöteho porttia kohden (dBm)
SPA-4 -18	25	4	18
SPA-4 -19	26	4	19
SPA-4 -20	27	4	20
SPA-4 -21	28	4	21
SPA-4 -22	29	4	22
SPA-4 -23	30	4	23
SPA-4 -24	31	4	24
SPA-8 -15	26	8	15
SPA-8 -16	27	8	16
SPA-8 -17	28	8	17
SPA-8 -18	29	8	18
SPA-8 -19	30	8	19
SPA-8 -20	31	8	20
SPA-8 -21	32	8	21
SPA-8 -22	33	8	22
SPA-8 -23	34	8	23
* SPA-8 -24	35	8	24
SPA-16 -15	29	16	15
SPA-16 -16	30	16	16
SPA-16 -17	31	16	17
SPA-16 -18	32	16	18
SPA-16 -19	33	16	19
SPA-6 -20	34	16	20
* SPA-16 -21	35	16	21
* SPA-16 -22	36	16	22
