CATV-optinen solmu

SR1002 on uusin korkealaatuinen CATV-verkon optinen vastaanotin, jolla on laaja vastaanottovalo, korkea lähtötaso ja pieni virrankulutus.

Lähetä kysely

Tuotteen esittely

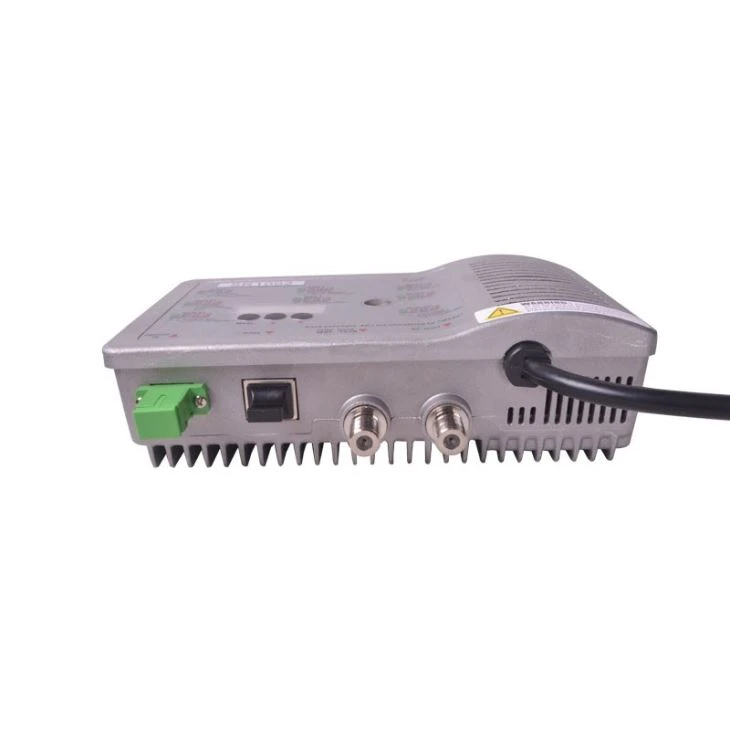

CATV-optinen solmu

CATV OPTICAL NODE

SR1002 on uusin korkealaatuinen CATV-verkon optinen vastaanotin, jolla on laaja vastaanottovalo, korkea lähtötaso ja pieni virrankulutus. Se on ihanteellinen laite korkean suorituskyvyn NGB-verkon rakentamiseen.

Tämä katv-optinen solmu hyväksyy GaAs MMIC -vahvistusmoduulin. Optimointipiirisuunnittelu yhdessä yrityksen 10 vuoden ammattisuunnittelukokemuksen kanssa antaa laitteille korkean suorituskyvyn indeksin. Parametrit näytetään yhdellä sirulla, jotta suunnitteluvirheistä olisi helpompaa. Se on paras valinta CATV-verkkoon

OminaisuudetCatv-optinen solmu

1.Kun tulon optinen tehoalue on -9 ~ + 2dBm, lähtövipu, CTB ja CSO ovat periaatteessa muuttumattomat. AGC-säätöalue on säädettävissä.

2. Laskevan siirtotien työtaajuus laajennetaan 1 GHz: iin. RF-vahvistimen osa ottaa vastaan korkean suorituskyvyn ja alhaisen virrankulutuksen GaAs-sirun. Korkein lähtötaso on jopa 106 dBuv.

3. EQ ja ATT käyttävät molemmat ammattimaista sähköistä ohjauspiiriä, mikä tekee ohjauksesta tarkemman ja käytön helpompaa.

4. Se on rakennettu kansallisen standardin luokan II verkonhallinnan transponderiin. Ja se tukee verkon etähallintaa (valinnainen).

5. Kompakti rakenne ja kätevä asennus ovat FTTB CATV -verkkolaitteiden ensimmäinen valinta.

parametrit

erä	yksikkö	Tekniset parametrit
Optinen parametri
Optisen virran vastaanottaminen	dBm	-9 ~ +2
Optinen AGC-sarja	dBm	+2 ~ -9 / -8 / -7 / -6 / -5 / -4 (säädettävä)
Optinen paluuhäviö	dB	GG gt; 45
Optinen vastaanottava aallonpituus	nm	1100 ~ 1600
Optisen liittimen tyyppi		SC / APC tai käyttäjän määrittelemä
Kuitutyyppi		Yksi tila
Linkin suorituskyky
C/N	dB	≥ 51
C / CTB	dB	≥ 60
C / CSO	dB	≥ 60
RF-parametrit
Taajuusalue	MHz	45/87 ~862/1003
Tasaus bändissä	dB	±0.75
		FZ110-lähtö
Nimellinen lähtötaso	dBμV	≥ 108
Suurin lähtötaso	dBμV	≥ 108 (-9 ~ +2 dBm optisen virran vastaanottaminen)
Suurin lähtötaso	dBμV	≥ 112 (-7 ~ +2 dBm optisen virran vastaanottaminen)
Tuoton palautustappio	dB	≥16
Lähtöimpedanssi	Ω	75
Sähköohjauksen EQ-alue	dB	0~15
Sähköinen ohjaus ATT-alue	dBμV	0~15
