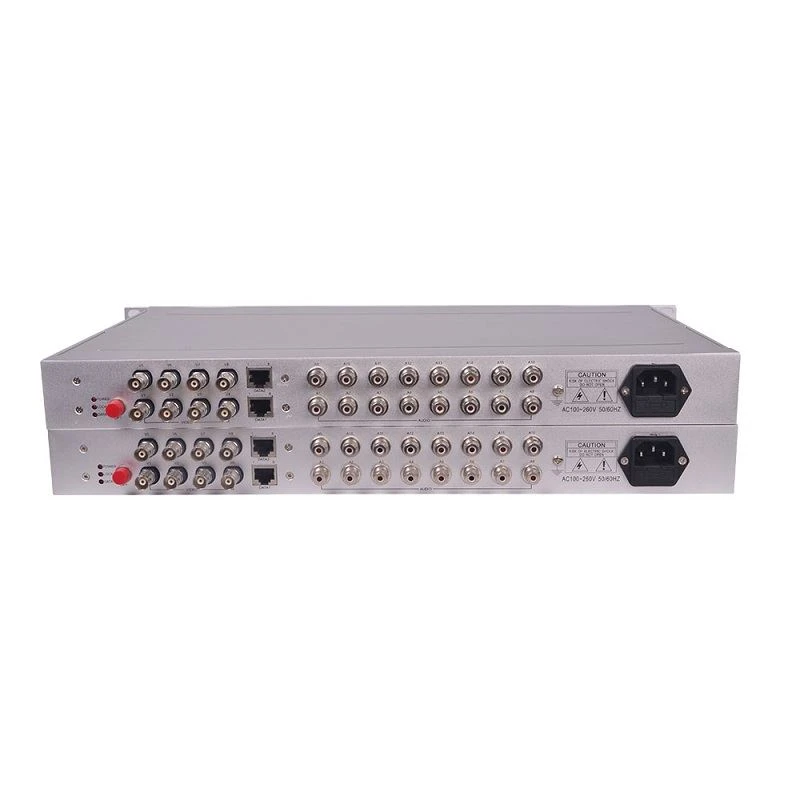

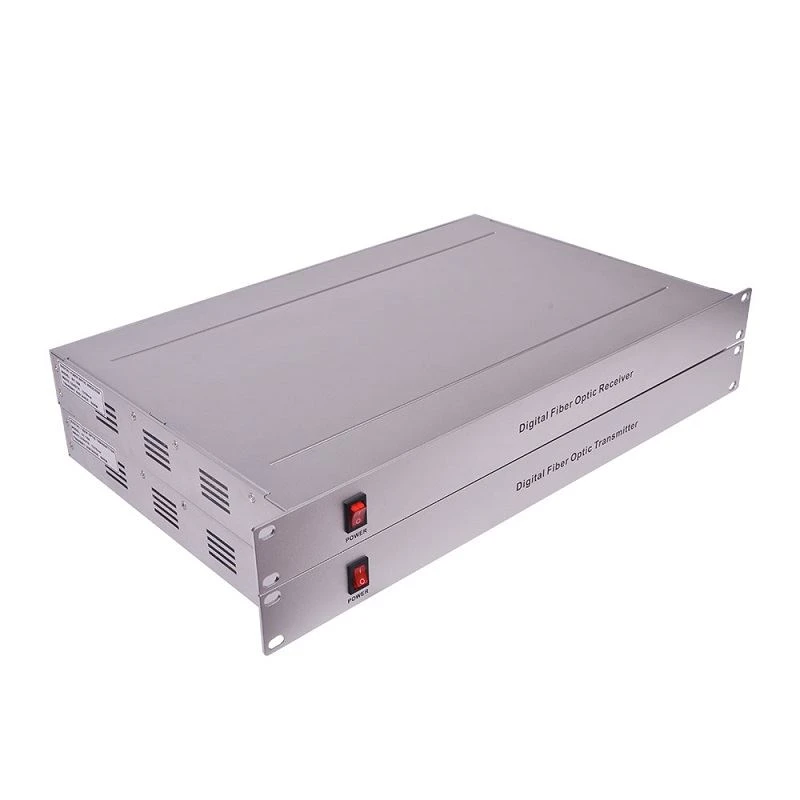

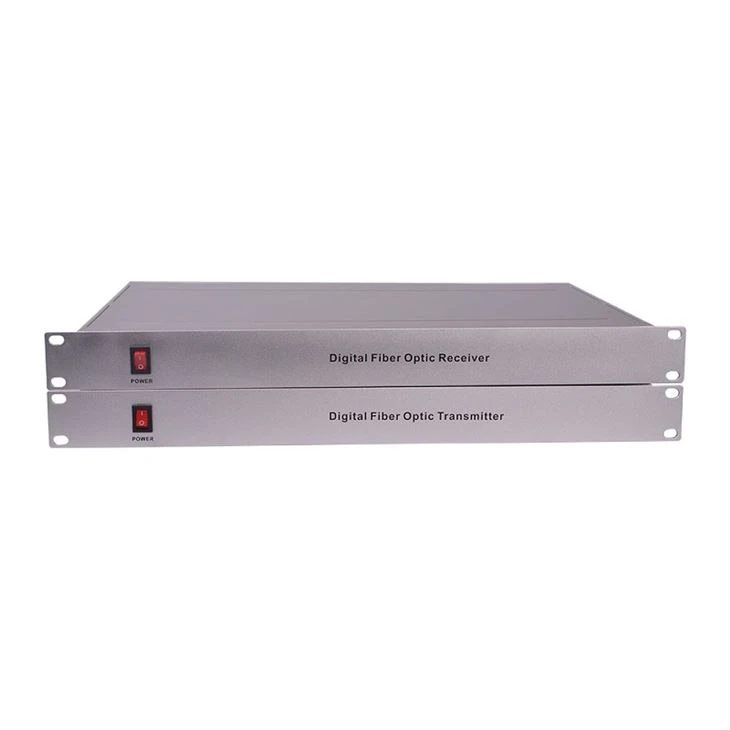

Kuituoptinen mediamuunnin
Kuituoptinen mediamuunnin käyttää digitaalista videokoodausta ja WDM-tekniikkaa käyttäjien tyydyttämiseksi' monitie digitaalinen video-, ääni-, data-, ethernet' pitkät etäinen korkealaatuiset valokuitulähetykset sen täysin löydetyn takia. Tämä optisen lähetinvastaanottimen malli sisältää yksisäikeisen yksisuuntaisen digitaalisen videon, yksisäikeisen 64-reitittävän videon, 128-reitisen äänen ja datan yksisuuntaisen ja kaksisuuntaisen komplikaation.
ominaisuudet
Se hyväksyy 10-bittisen digitaalisen videokoodauksen, voi saavuttaa toissijaisen videon / äänen lähetyslaadun.
Tämä kuituoptinen mediamuunnin on automaattisesti yhteensopiva PAL / NTSC / SECAM-videotila.
Ei analogisen taajuusmoduloidun / amplitudimoduloidun optisen lähetin-vastaanottimen ristihäiriöitä.
24-numeroinen PCM-digitaalinen äänikoodaus.
Data tukee RS-232: n, RS-422: n, RS-485: n, Manchesterin, virtakytkimen signaalin, 10 ~ 100 M Ethernet: n ja niin edelleen. Lisäksi sillä on päätiedonsiirtoprotokolla.
Monitila 0-5 km.
Yksittäinen tila: 0-20Km, 0-40 Km, 0-60 Km, 0-80 Km, 0-100 km.
0 km: n sovellus, tyydyttymätön eikä tarvitse moduloida
Tukee kaskadityyppistä itsekorjautuvan ympyrän nettotoimintoa.
Kolmannen asteen ukkosenestotekniikka.
Joustava verkkorakenne, moduulikasettirunko, itsenäinen rakenne tai vakiona 1U-kotelo.
Sovellukset
Video-, audio-lähetysjärjestelmä CATV.
Moottoritie, liikenteen seuranta ja viestintäjärjestelmä.
Kaupunkiyhteisön älykäs seuranta, viestintäjärjestelmä.
Markkina-, teollisuus- ja kaivosalue, elektroninen turvallisuusvalvontajärjestelmä.
Sotilaallinen viestintäjärjestelmä.
Kampusverkko, videoneuvottelu, lääketieteellinen videojärjestelmä.
Tekninen hakemisto Fiber Optical Media Converter
Parametri |
Indeksi | ||
Video-ominaisuus |
Koodaus |
(Bitti) |
10 |
Näytteenottotaajuus |
(MHz) |
15.36 | |
Nauhan leveys |
(MHz) |
8 | |
PO |
(%) |
GG lt; 1 (enintään) | |
DP |
(°) |
GG lt; 1 (enintään) | |
| ≤0,5 (tyypillinen) | |||
FT |
(%) |
GG lt; 0,5 (enintään) | |
SNR |
(dB) |
GG gt; 67 (punnitus) | |
Tulo- / lähtöresistanssi |
(Ω) |
75 (epätasapaino) | |
| Tulo- / lähtötaso | 1.0Vp-s | ||
| Videoportti | BNC | ||
Ääniominaisuus |
Näytteenottotaajuus |
(KHz) |
52.3 |
Taajuusvaste |
(KHz) |
10 Hz - 20 kHz | |
Koodaus |
(Bitti) |
24 | |
SNR |
(dB) |
GG gt; 85 | |
Äänen tulo- / lähtövastus |
(Ω) |
600, 10K, 47K epätasapaino (tasapaino) | |
Epälineaarinen vääristymä |
(%) |
GG lt; 1, (1KHz) | |
Data-ominaisuus |
Fyysinen käyttöliittymä |
Suoja ylittää 5-tyypin RJ45 |
|
| datan suunta | Eteen / taakse / kaksisuuntainen | ||
| tietolomake | RS232 / RS422 / RS485 / Manchester | ||
Hinta |
(Kbps) |
0 ~ 256 | |
Optiikkaominaisuus |
Fyysinen käyttöliittymä |
SC / UPC, SC / APC, FC / UPC, FC / APC, ST / PC |
|
optisen kuidun tyyppi |
(μm) |
Yksittäinen tila: 9/125 | |
| Monitila: 62,5 / 125 | |||
Aallonpituus |
(nm) |
Yksittäinen tila: 1310/1550 | |
| Monitila: 850/1300 | |||
Vastaanottimen herkkyys |
(dBm) |
-35 (1 reittivideosarja) | |
| -28 (yli 2 reittiäänentoistojärjestelmää) | |||
Optinen linkki |
(dB) |
≤25 (1 reitin ääni) | |
Yleinen ominaisuus |
Virtalähde |
(V) |
90 ～ 265 kaupunkivoima |
Työlämpötila |
(℃) |
-40 ~ +65 | |
Säilytyslämpötila |
(℃) |
-40 ~ +85 | |
Työn kosteus |
(%) |
0 ~ 95 (kondensoitumaton) | |
| Keskimääräinen aika kaksinkertaiseen epäonnistumiseen | GG gt; 100000 tuntia | ||
| Koko, paino | 1U: 482 (L) × 280mm (P) × 44mm (K), ≤3 kg | ||
| 5U: 482 mm (L) × 242 mm (P) × 222 mm (K), ≤8 kg | |||
| enintään 16 paikkaa, 64 reittivideota | |||
| Moduulin korttikortti | 222 mm (L) × 210 mm (P) × 28 mm (K) (1 paikka), ≤1 kg | ||
| 222 mm (L) × 210 mm (P) × 51 mm (K) (2 aukkoa), ≤1,5 kg | |||
