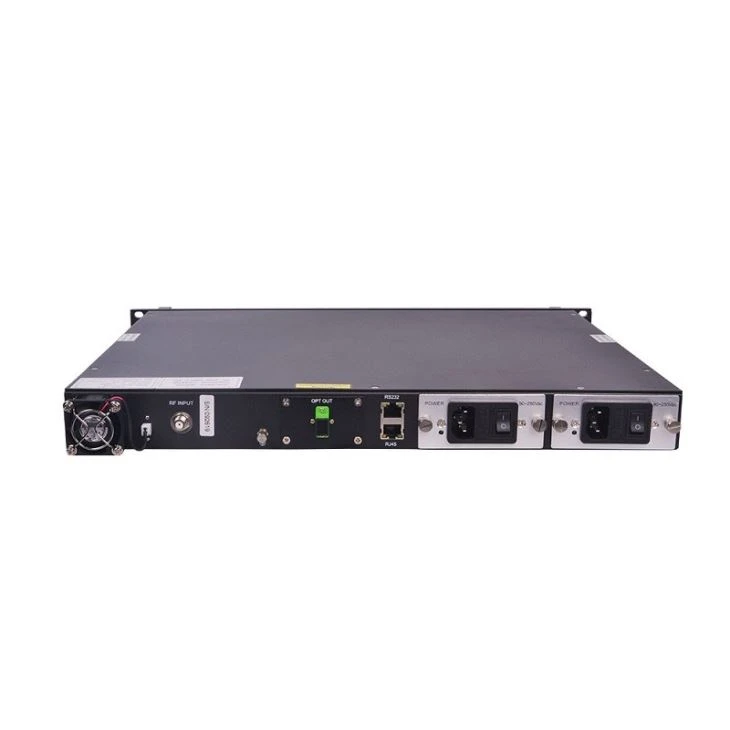

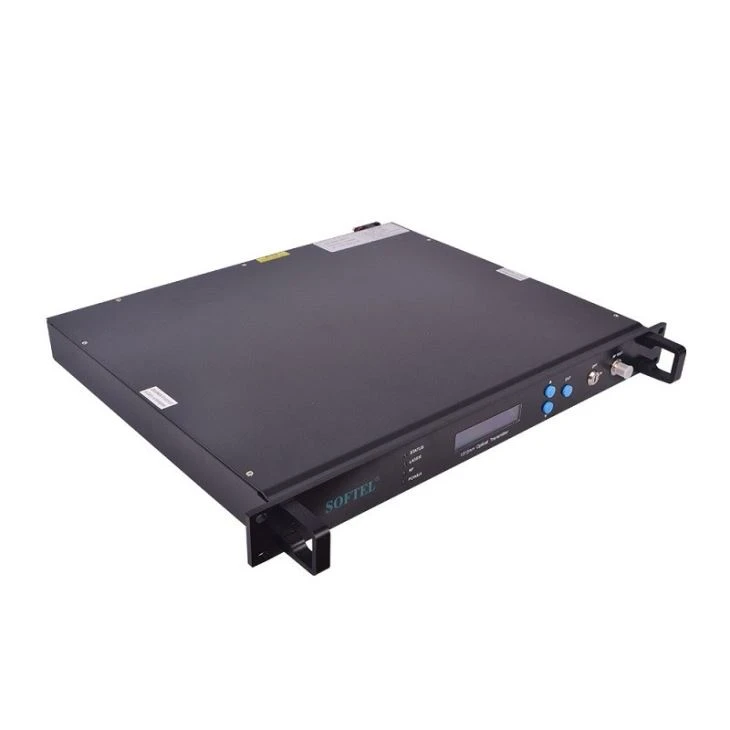

CATV 1310nm optiset kuitulähettimet

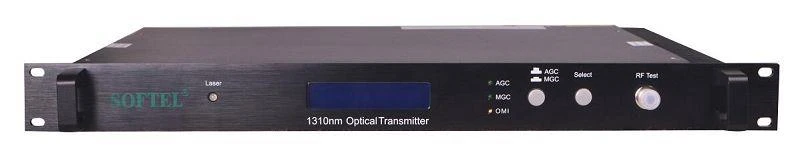

ST1300 ottaa käyttöön korkean lineaarisuuden ORTOL DFB -laserin, sisäänrakennetun täydellisen vääristymisen esisäätöpiirin ja laser-APC, ATC-suljetun silmukan ohjauspiirin. Kaikkia toimintaparametreja ohjaa mikroprosessori. Etupaneelin LCD-näyttö voi näyttää suhteellisen toimintatilan ja vikatiedot.
ominaisuudet
Tämä CATV 1310nm optinen kuitulähetin ottaa käyttöön tuodun DFB-laserin nimeltä Agere (ORTEL 、 Lucent), Mitsubishi 、 Fujisu 、 AOI ja niin edelleen.
Tämän koneen sisäinen radiotaajuusvahvistin ja ohjauspiiri voivat varmistaa parhaan C / N: n. Lasermoduulin termoelektrisen jäähdytyslaitteen täydellinen ja vakaa optisen lähdön piiri ja ohjauspiiri takaavat käyttäjän parhaan laadun ja vakaan toiminnan pitkään.
Sisäisessä mikroprosessoriohjelmistossa on monia toimintoja, kuten laservalvonta, numeronäyttö, hälytyshälytys ja online-hallinta. Kun laserin työparametri on kiinteällä alueella, hälytykseen syttyy punainen valo.
RS-232-standardiliittimen avulla on mahdollista hallita linjaa ja seurata toisessa paikassa.
Koneessa on 19 tuuman vakiohylly ja se voi toimia jännitteellä 110 V - 254 V.
Tekniset parametrit
Malli (ST1310) | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
Optinen teho （mW） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
Optinen teho （dBm） | 3.0 | 6.0 | 7,8 | 9.0 | 10,0 | 10,8 | 11.5 | 12.0 | 12.3 | 12.8 |
Optinen aallonpituus （nm） | 1290 ~ 1310 | |||||||||
Kuituliitin | FC / APC 、 SC / APC 、 SC / UPC (asiakkaan valitsema) | |||||||||
Työkaistanleveys (MHz) | 47 ~ 862 | |||||||||
kanavat | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
CSO （dBc） | ≥60 | |||||||||
RF-tulotaso (dBμV) | Ei ennalta vääristymisen kanssa | 78 ± 5 | ||||||||
Esivääristymisellä | 83 ± 5 | |||||||||
Yhtyeen unettomuus | ≤0.75 | |||||||||
Virrankulutus (W) | ≤30 | |||||||||
Tehojännite (V) | 220V (110 ~ 254) | |||||||||
Käyttölämpötila (℃) | 0 ~ 45 | |||||||||
Koko (mm) | 483 x 370 x 44 | |||||||||
Takuuaika
CATV 1310nm -kaapelilähettimiin kuuluu YHTEEN VUOTeen rajoitettu takuu, joka alkaa alkuperäisestä ostopäivästä. Tarjoamme asiakkaillemme koko eliniän teknisiä tukipalveluita. Jos takuu vanhenee, korjaushuolto veloittaa vain osat (tarvittaessa). Jos yksikkö on palautettava huoltoa varten, ota huomioon ennen palauttamista, että:
1.Kotelon koteloon liitetyn takuumerkinnän on oltava hyvässä kunnossa.
2.Selostettava ja luettavissa oleva materiaali kuvaa mallinumeroa, sarjanumeroa ja ongelmia.
3. Pakkaa yksikkö alkuperäiseen pakkaukseensa. Jos alkuperäistä pakkausta ei ole enää saatavana, pakata yksikkö vähintään 3 tuumaa iskunvaimentavaa materiaalia.
4. Palautetut yksiköt on maksettava ennakkomaksuna ja vakuutettava. COD ja rahdin keräys eivät ole hyväksyttäviä.
HUOMAUTUS: Emme ota vastuuta vahingoista, jotka aiheutuvat palautettujen yksiköiden virheellisestä pakkaamisesta.
Takuu ei kata seuraavaa tilannetta:
1.Laite ei toimi, johtuen käyttäjän virheistä.
2.Takuumerkki on muutettu, vaurioitunut ja / tai poistettu.
3.Välillisen esteen aiheuttamat vahingot.
4.Laitetta on muutettu luvattomasti ja / tai korjattu.
5.Muut käyttäjän aiheuttamat viat.
Optisen virran muuntaminen
mW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0.0 | 3.0 | 4,8 | 6.0 | 7,0 | 7,8 | 8.5 | 9.0 | 9,5 | 10,0 | 10,4 | 10,8 | 11.1 | 11.5 | 11.8 | 12.0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12.3 | 12.5 | 12.8 | 13.0 | 13.2 | 13.4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
