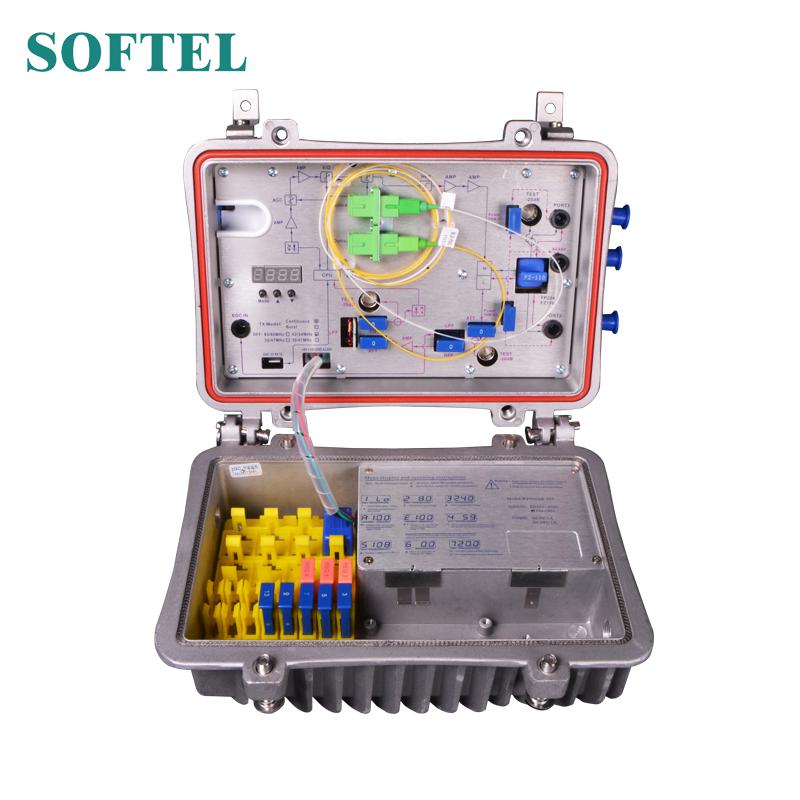

Kaksisuuntainen paluureitti optinen ulkoinen vastaanotin
SR812ST on viimeisin korkealaatuinen kaksilähtöinen CATV-verkon optinen vastaanotin. Esivahvistin hyväksyy koko GaAs MMIC: n, jälkivahvistin ottaa GaAs-moduulin. Mikroprosessorin ohjaus, parametrien digitaalinen näyttö, tekniikan virheenkorjaus on erityisen helppoa.
Suorituskykyominaisuudet
1.Korkean vastauksen PIN-valokenno.
2.Optimoitu piirisuunnittelu, SMT-prosessituotanto, optimoitu signaalipolku tekevät tämän kaksisuuntaisen paluureitin ulkoisen optisen vastaanottimen fotoelektrisen signaalin siirron sujuvammaksi.
3.Spesifinen RF-vaimennuspiiri, jolla on hyvä RF-vaimennus ja tasapainotila lineaarinen, korkea tarkkuus.
4.GaAs-vahvistinlaite, kaksinkertainen teho, suurella vahvistuksella ja pienillä säröillä.
5.Single Chip mikrotietokoneen (SCM) ohjauslaitteet toimivat, LCD-näyttö parametrit, mukavuus ja intuitiivinen käyttö sekä vakaa suorituskyky.
6.Erinomainen AGC-suorituskyky, kun tulon optinen tehoalue on －9 ～ ＋ 2dBm, lähtötaso pysyy ennallaan, CTB ja CSO periaatteessa muuttumattomina.
7.Reserved tietoliikennerajapinta, voi olla yhteydessä luokan Ⅱ verkonhallintavastaajaan, pääsy verkonhallintajärjestelmään.
8. Palautuspäästö voi valita pursketilan vähentääkseen melun konvergenssia jyrkästi ja vähentääksesi etupuolen vastaanottimen lukumäärää.
Tekniikan parametri
erä | yksikkö | Tekniset parametrit | |||
Eteenpäin optinen vastaanotto-osa | |||||
Optiset parametrit | |||||
Optisen virran vastaanottaminen | dBm | -9 ~ +2 | |||
Optinen paluuhäviö | dB | > 45 | |||
Optinen vastaanottava aallonpituus | nm | 1100 - 1600 | |||
Optisen liittimen tyyppi | FC / APC, SC / APC tai käyttäjän määrittelemä | ||||
Kuitutyyppi | Yksi tila | ||||
Linkin suorituskyky | |||||
C / N- | dB | ≥ 51 (-2 dBm tulo) | |||
C / CTB | dB | ≥ 65 | Lähtötaso 108dBμV | ||
C / CSO | dB | ≥ 60 | |||
RF-parametrit | |||||
Taajuusalue | MHz | 45 ~ 862 | 45 ~ 1000 | ||
Tasaus bändissä | dB | ± 0,75 | ± 0,75 | ||
Arvioitu lähtötaso | dBμV | ≥ 108 | ≥ 108 | ||
Suurin lähtötaso | dBμV | ≥ 114 | ≥ 112 | ||
Tuoton palautustappio | dB | (45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14 | |||
Lähtöimpedanssi | Ω | 75 | 75 | ||
Elektroninen ohjaus EQ-alue | dB | 0 ~ 15 | 0 ~ 15 | ||
Elektroninen ohjaus ATT-alue | dBμV | 0 ~ 20 | 0 ~ 20 | ||
Palauta optinen päästöosa | |||||
Optiset parametrit | |||||
Optisen lähetyksen aallonpituus | nm | 1310 ± 10, 1550 ± 10 tai käyttäjän määrittelemät | |||
Lähtö optinen teho | mW | 0,5, 1, 2 | |||
Optisen liittimen tyyppi | FC / APC, SC / APC tai käyttäjän määrittelemä | ||||
RF-parametrit | |||||
Taajuusalue | MHz | 5 ~ 65 (tai käyttäjän määrittelemä) | |||
Tasaus bändissä | dB | ± 1 | |||
Tulotaso | dBμV | 72 ~ 85 | |||
Lähtöimpedanssi | Ω | 75 | |||
NPR: n dynaaminen alue | dB | ≥15 (NPR> 30 dB) | ≥10 (NPR> 30 dB) | ||
Yleinen suorituskyky | |||||
Syöttöjännite | V | A: AC (150 - 265) V; B: AC (35 - 90) V | |||
Käyttölämpötila | ℃ | -40 ~ 60 | |||
Säilytyslämpötila | ℃ | -40 ~ 65 | |||
Suhteellinen kosteus | % | Enintään 95% ei tiivisty | |||
Kulutus | VA | ≤ 30 | |||
Ulottuvuus | mm | 260 （L） * 200 （L） * 130 （H） | |||
