CATV Optinen Ethernet Converterille

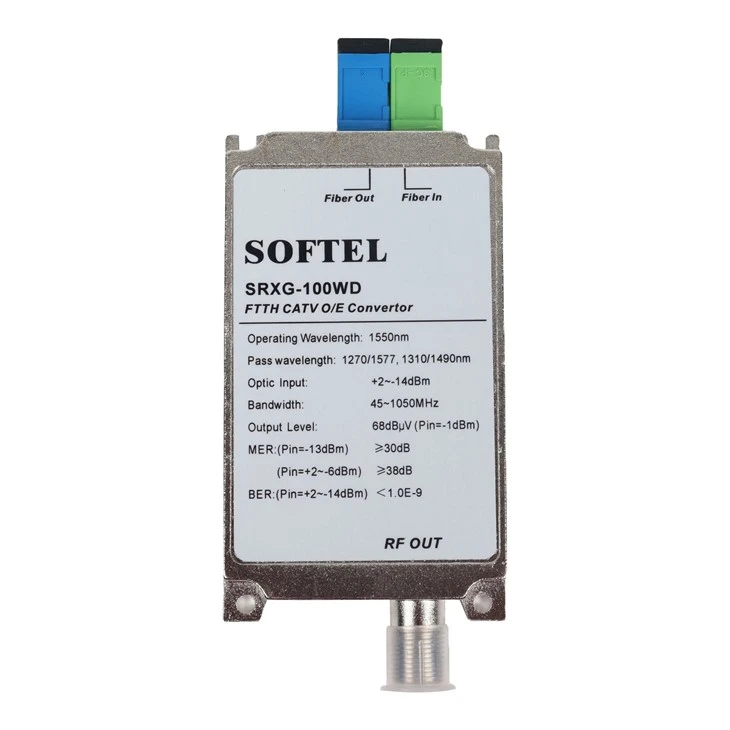

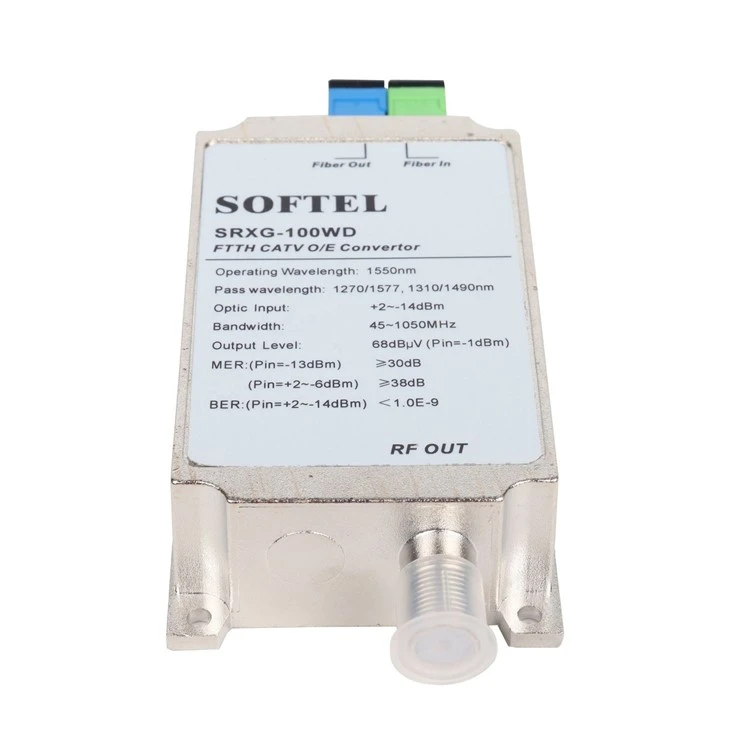

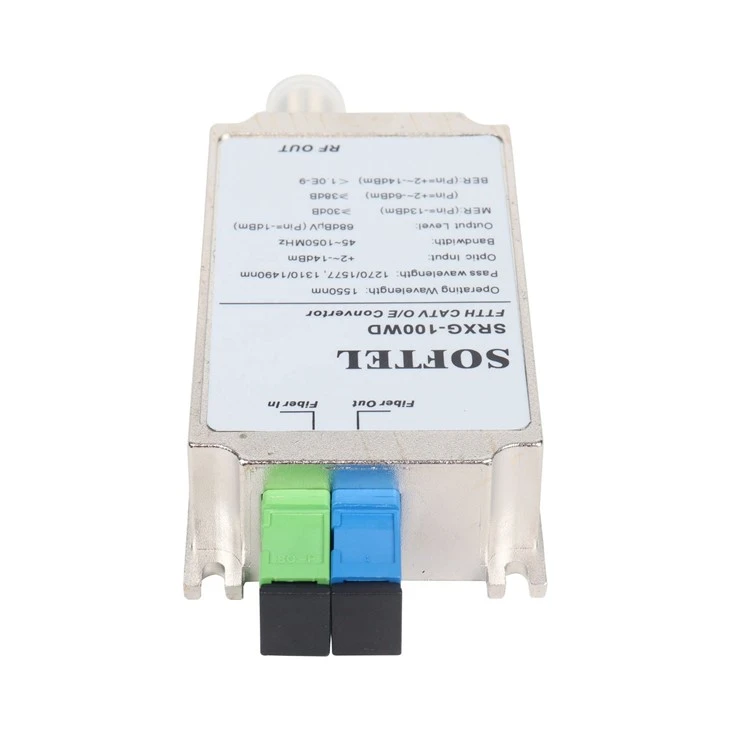

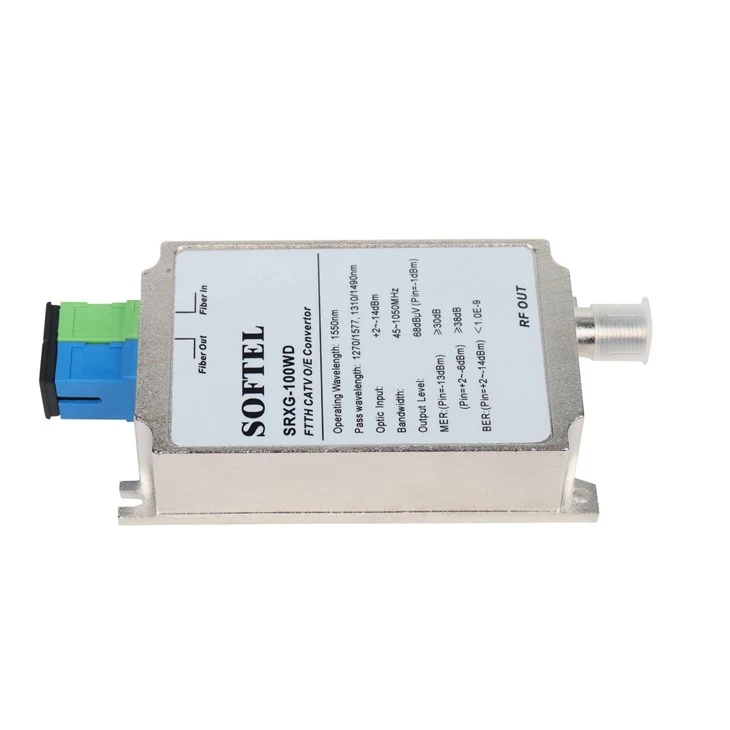

SRXG-100WD
Ftth catv passiivinen solmu o/e -muuntaja
SRXG-100WD CATV-muunnin on tarkoitettu digitaaliseen televisioon, kuitu kotiin. Tämä kone ottaa käyttöön korkean herkkyyden optisen vastaanottavan putken ilman virtalähdettä, ilman virrankulutusta. Kun syöttöoptinen tehonlähtötaso PIN =-1 dbm, vo =68 dbuv, taloudellinen, joustava sovelluksen integrointi, kuidun soveltaminen kotiverkkoon.
Se on sisäänrakennettu CWDM, joka sopii yhden kuidun kolminkertaiseen aallonpituusjärjestelmään, CATV: n käyttöaallonpituuteen 1550 nm, ohitusaallonpituus 1270/1577Nm ja 1310/1490Nm, voi yhdistää kätevästi EPON: n, GPON, XG-PON.
Tuoteominaisuus
1. ei vaadittu voimaa
2.Work -kaistanleveys 45 ~ 1050MHz
FTTH: n tekniset tiedotCATV Optinen Ethernet Converterille
|
Optinen ominaisuus |
Optinen ominaisuus |
Yksikkö |
Indeksi |
Täydentää |
|
CATV -työaallonpituus |
(NM) |
1540~1560 |
||
|
Kulkea aallonpituus |
(NM) |
1270/1577, 1310/1490 |
||
|
Kanavan eristäminen |
(DB) |
Suurempi tai yhtä suuri kuin 40 |
1550 nm ja 1490 nm |
|
|
Vastaanottava voima |
(DBM) |
+1~-15 |
||
|
Optinen tuottohäviö |
(DB) |
Suurempi tai yhtä suuri kuin 55 |
||
|
Optisen kuituliitin |
SC/APC |
Syöttö |
||
|
RF -ominaisuus |
Kaistanleveys |
(MHz) |
45 ~ 1050MHz |
|
|
Lähtötaso |
(DBμV) |
61.9 - 64.4 |
Digitaalinen TV (PIN=-1 dbm) |
|
|
Palautushäviö |
(DB) |
Suurempi tai yhtä suuri kuin 14 |
47 ~ 862 mHz |
|
|
Lähtöimpedanssi |
(Ω) |
75 |
||
|
Lähtöportin numero |
1 |
|||
|
RF-solmio |
F-naispuolinen |
|||
|
Digitaalinen TV -ominaisuus |
Omi |
(%) |
4.3 |
|
|
Silittää |
(DB) |
34.7 - 35.5 |
Pin=-1 dbm |
|
|
28.7 - 31 |
Pin=-13 dbm |
|||
|
Laituri |
<1.0E-9 |
Pin: +1 ~ -15dbm |
||
|
Yleinen ominaisuus |
Työlämpötila |
(tutkinto) |
-20~+55 |
|
|
Säilytyslämpötila |
(tutkinto) |
-40~85 |
||
|
Työskentele suhteellinen lämpötila |
(%) |
5~95 |
Testitiedot
|
Testin vaatimus: 366MHz |
||||||
|
Nasta |
Lähtöluku (DBUV) |
Silittää |
Lähtöero |
Naista eroa |
||
|
(DBM) |
Max |
Mini |
Max |
Mini |
||
|
0 |
65.1 |
63.2 |
35 |
33.6 |
1.9 |
1.4 |
|
-1 |
64.4 |
61.9 |
35.5 |
34.7 |
2.5 |
0.8 |
|
-2 |
63.1 |
60.7 |
36.3 |
35.4 |
2.4 |
0.9 |
|
-3 |
62.1 |
59.6 |
37.8 |
35.5 |
2.5 |
2.3 |
|
-4 |
60.7 |
58.5 |
39.2 |
35.2 |
2.2 |
4 |
|
-5 |
58.6 |
56.5 |
39.8 |
35.7 |
2.1 |
4.1 |
|
-6 |
57.2 |
55.2 |
39.8 |
35.7 |
2 |
4.1 |
|
-7 |
55.5 |
53.5 |
39.5 |
35.5 |
2 |
4 |
|
-8 |
53.4 |
51.5 |
39.2 |
34.7 |
1.9 |
4.5 |
|
-9 |
51.3 |
50 |
37.3 |
35.2 |
1.3 |
2.1 |
|
-10 |
49.8 |
48.3 |
35.9 |
34 |
1.5 |
1.9 |
|
-11 |
47.9 |
46.4 |
34.5 |
32.3 |
1.5 |
2.2 |
|
-12 |
45.8 |
44.5 |
32.8 |
30.5 |
1.3 |
2.3 |
|
-13 |
43.9 |
42.4 |
31 |
28.7 |
1.5 |
2.3 |
|
-14 |
41.9 |
40.6 |
29.4 |
26.8 |
1.3 |
2.6 |
|
-15 |
39.9 |
38.7 |
27.7 |
25.7 |
1.2 |
2 |
