Kaapeli-TV:n signaalivahvistin

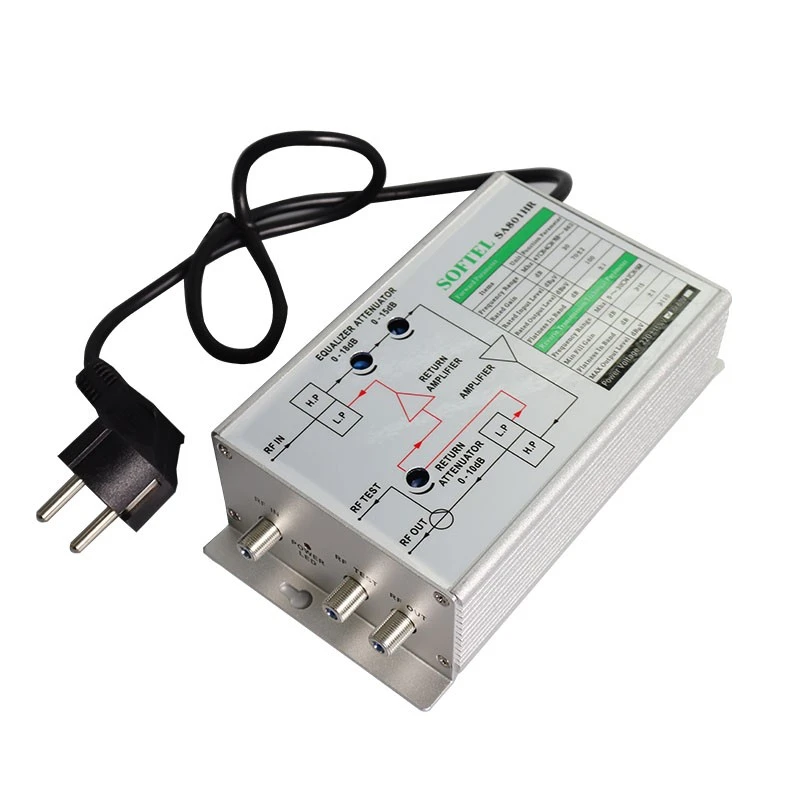

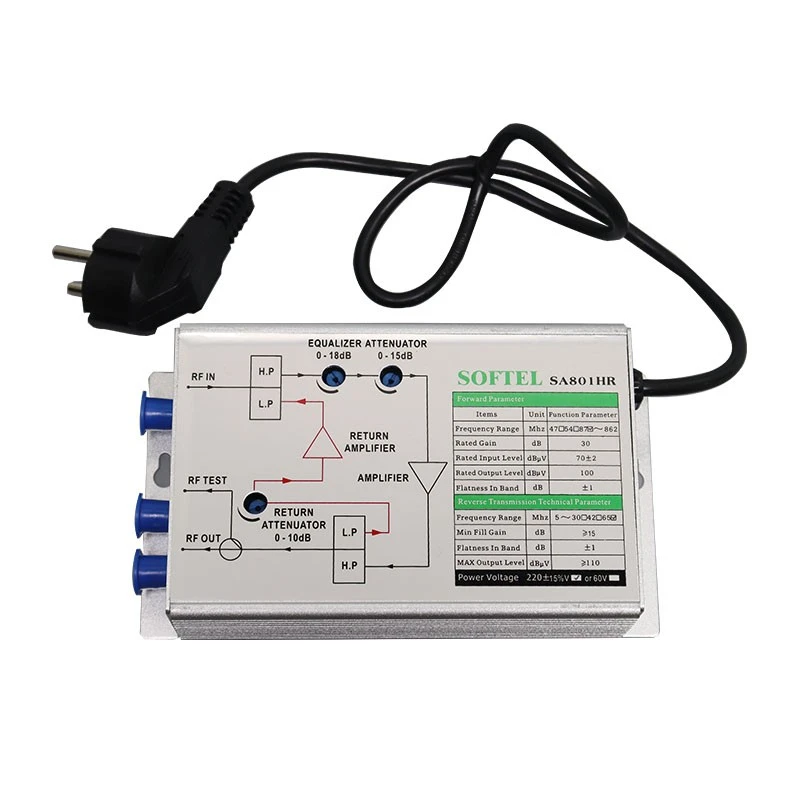

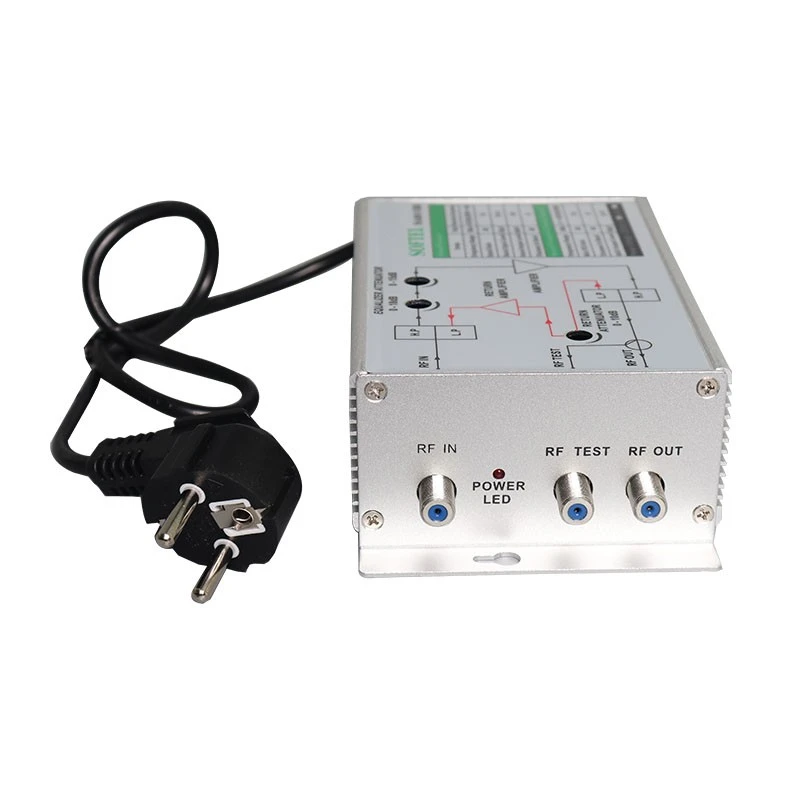

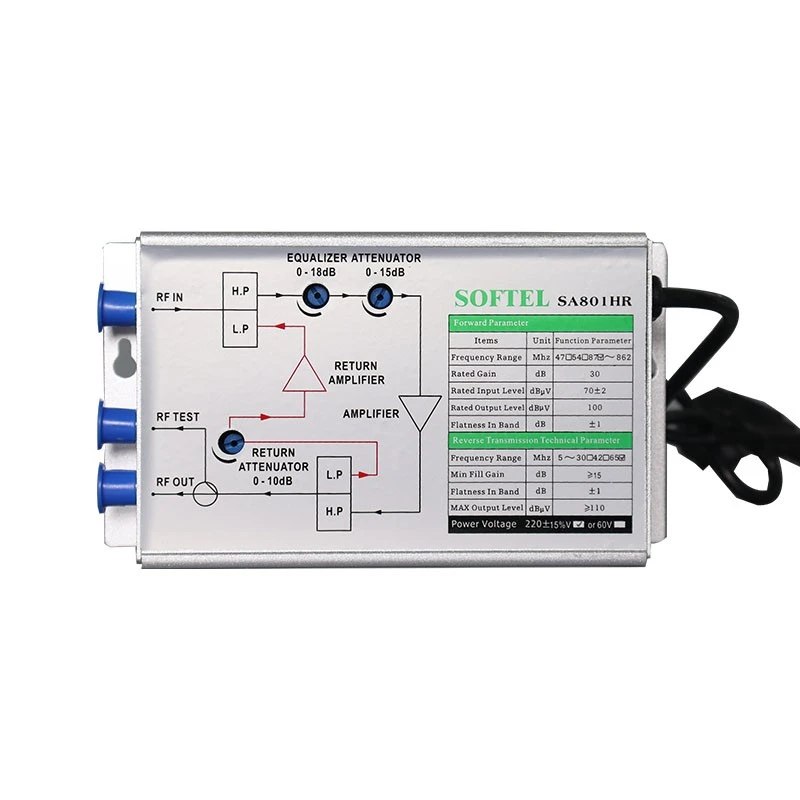

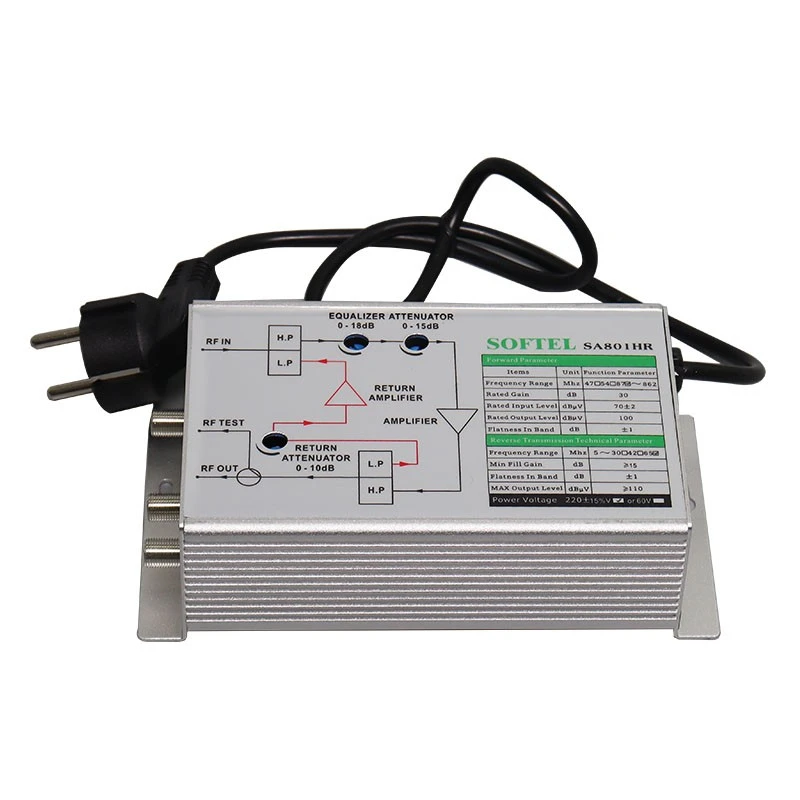

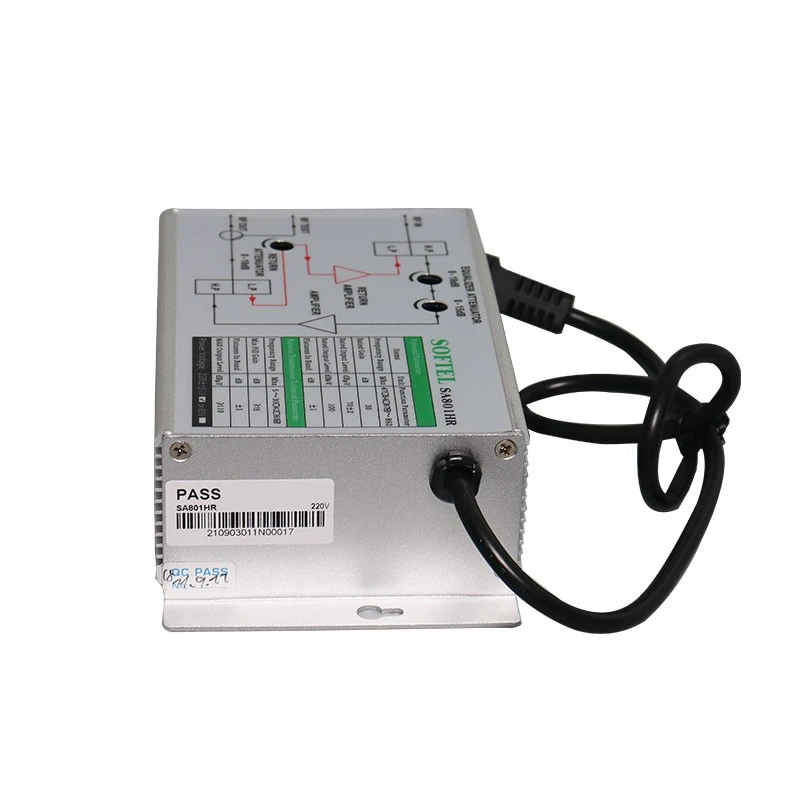

SA801HR RFKaapeli-TV:n signaalivahvistin
SA801HR kaksisuuntainen sisäkäyttöinen vahvistin on erikoistunut verkon rakentamiseen. Kompakti piiri ja alumiini-seos, pinnan vetopenkki, hyvä indeksi ja hieno asukokonaisuus.
Suorituskykyominaisuudet
Ota käyttöön SOT-115-kapselointi RF-moduuli, luotettava ei--vuoraus. Valitse matala-kohinainen mikro--push-pull-piiri, pieni särö ja korkea S/N-suhde.
Aseta EQ ja ATT oikeaan paikkaan, mikä helpottaa virheenkorjausta.
Pieni virrankulutus, erittäin luotettava, hyvä suorituskyky ja hintasuhde.

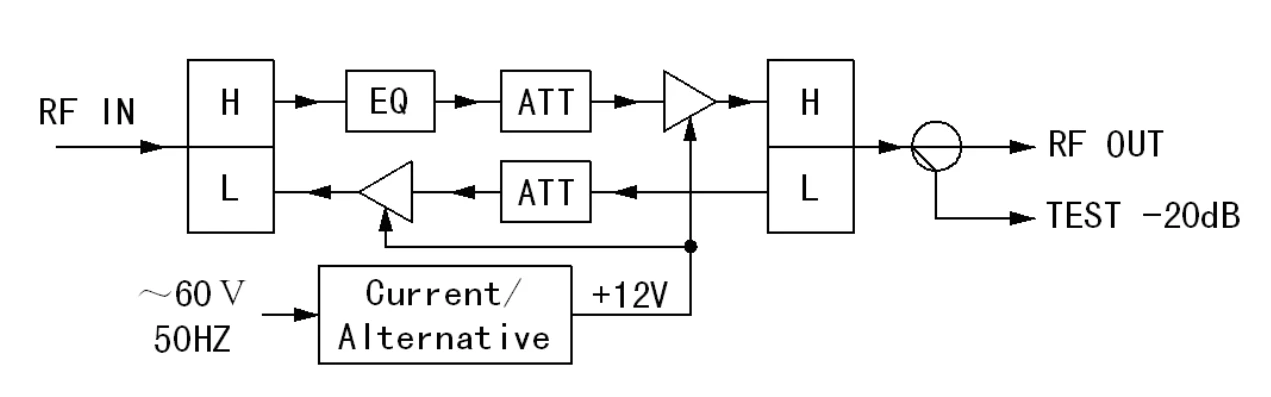

PERIAATEPIIRUSTUS

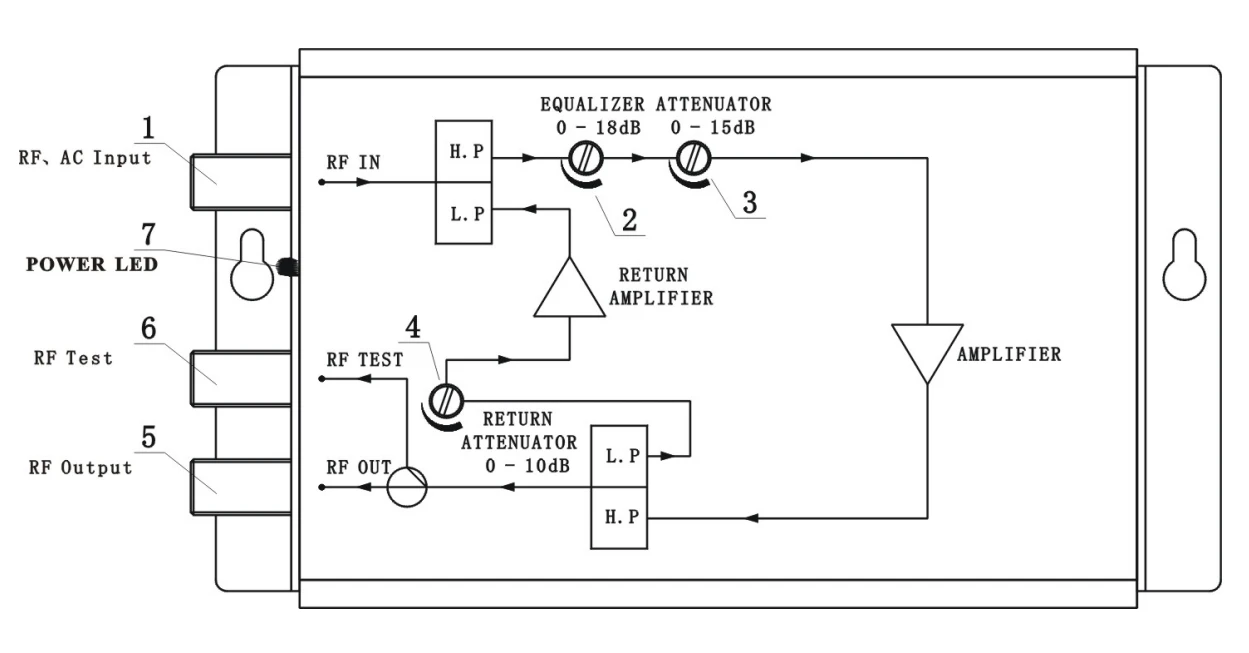

RAKENTAMINEN SELITYS
Suorituskykyparametrit
|
Eteenpäin lähetys |
|||
|
Taajuusalue |
MHz |
(45) 85~862 |
|
|
Rated Gain |
dB |
30 |
|
|
Minimi täyttövahvistus |
dB |
Suurempi tai yhtä suuri kuin 30 |
|
|
Nimellinen tulotaso |
dBμV |
70±2 |
|
|
Nimellistehotaso |
dBμV |
100 |
|
|
Tasaisuus bändissä |
dB |
±1 |
|
|
Melu kuva |
dB |
Pienempi tai yhtä suuri kuin 10 |
|
|
Palautustappio |
dB |
Suurempi tai yhtä suuri kuin 114 |
|
|
C/CTB (84 PAL-D) |
dB |
Suurempi tai yhtä suuri kuin 58 |
|
|
C/CSO (84PAL-D) |
dB |
Suurempi tai yhtä suuri kuin 56 |
|
|
Signaalin ja vaihtoehtoisen kohinan suhde |
dB |
pienempi tai yhtä suuri kuin 2 % |
|
|
Hanki vakautta |
dB |
± 1.0 |
|
|
Jänniteisku |
KV |
5 |
|
|
Taaksepäin lähetys |
|||
|
Taajuusalue |
MHz |
5~(30)65 (tai käyttäjän määrittelemä) |
|
|
Rated Gain |
dB |
15 |
|
|
Tasaisuus bändissä |
dB |
±1 |
|
|
Melu kuva |
dB |
Pienempi tai yhtä suuri kuin 12 |
|
|
Palautustappio |
dB |
Suurempi tai yhtä suuri kuin 16 |
|
|
MAX lähtötaso |
dBμV |
Suurempi tai yhtä suuri kuin 110 |
|
|
Kantoaallon ja toisen asteen välinen modulaatiosuhde |
dB |
Suurempi tai yhtä suuri kuin 52 |
|
|
Kantoaallon ja vaihtoehtoisen kohinan suhde |
2% |
＜2 |
|
|
Yleinen vastaus |
|||
|
Tehojännite (50 Hz) |
V |
A:AC (110-250)V;B: AC(35-60)V |
|
|
Virrankulutus |
VA |
8 |
|
|
Impulssia vastustava jännite |
Kv |
＞5 |
|
|
Ulottuvuus |
Mm |
178(L) x 100 (W) x55(H) |
|
