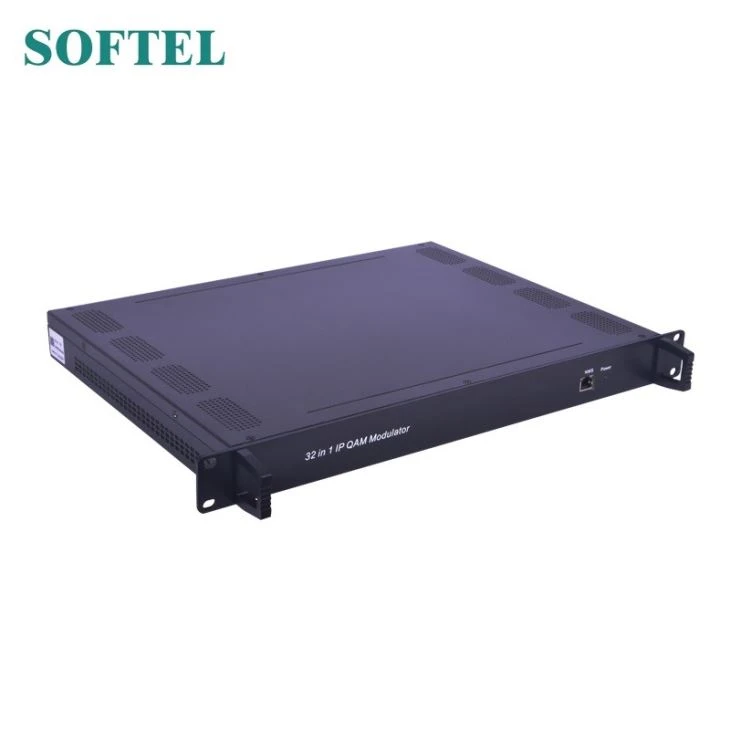

32-kanavainen IP Qam -modulaattori
32 kanavaa IP Qam -modulaattorissa SFT3332 on 32 multipleksointikanavaa, 32 sekoituskanavaa ja 32 QAM (DVB-C) -modulaatiokanavaa, ja se tukee verkkopohjaista verkonhallintaa. Sille on myös ominaista korkea integroitu taso, korkea suorituskyky ja alhaiset kustannukset.
luonteenomainen
2 GE-tuloa, Data1 ja Data2 (SFP-liitäntä valinnainen)
Tukee jopa 1024 kanavan TS: tä UDP / RTP: n kautta, erillislähetys ja monilähetys, IGMP v2 \ v3
Enintään 840Mbps jokaiselle GE-tulolle
Tukee tarkkaa PCR-säätöä / CA-suodatusta, PID-uudelleenmuokkausta ja PSI / SI-muokkausta
Tukee jopa 256 PIDS-uudelleenmuokkausta kanavaa kohti
Tukee 32 multipleksoitua tai sekoitettua TS: tä UDP / RTP / RTSP-lähdön kautta
32 vierekkäistä QAM-kantoaaltoa, yhteensopiva DVB-C (EN 300 429) ja ITU-T J.83 A / B kanssa
Tukee RS (204,188) -koodausta
Tekninen parametri
panos | panos | 512 × 2 IP-tulo, 2 * 100 / 1000M Ethernet-portti (SFP-liitäntä valinnainen) | |
Kuljetusprotokolla | TS UDP / RTP: n kautta, yksilähetys ja monilähetys, IGMP V2 / V3 | ||
Tiedonsiirtonopeus | Enintään 840Mbps jokaiselle GE-tulolle | ||
mux | Tulokanava | 1024 | |
Lähtökanava | 32 | ||
Suurin PID | 256 kanavaa kohti | ||
tehtävät | PID-uudelleenmuokkaus (automaattinen / manuaalisesti valinnainen) | ||
PCR-tarkka säätö | |||
PSI / SI-taulukko tuottaa automaattisesti | |||
scrambling | Maks. Simul. Salaus CA | 4 | |
Sekoita vakiona | ETR289, ETSI 101 197, ETSI 103 197 | ||
yhteys | Paikallinen / etäyhteys | ||
modulaatio | DVB-C-modulaattorijärjestelmä | J.83A | Tähdistö: 16/32/64/128 / 256QAM |
Kaistanleveys: 8M | |||
J.83B | Tähdistö: 64QAM / 256QAM | ||
Kaistanleveys: 6M | |||
QAM-kanava | 32 vierekkäin olevaa kantoaaltoa | ||
Modulointistandardi | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
Symbolinopeus | 5,0 ~ 7,0 Mps / s, 1 sps askel | ||
tähdistö | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
RF-lähtö | Käyttöliittymä | 1 F-tyyppinen lähtöportti 32 kantoaallolle, 75Ω | |
RF-alue | 50 ~ 960MHz, 1kHz askel | ||
Lähtötaso | -20dBm ~ + 10dBm (87 ~ 117dbµV), 0,1dB askel | ||
MER | ≥ 40 dB | ||
TS-lähtö | 32 IP-lähtöä UDP / RTP / RTSP: n kautta, yksilähetys / ryhmälähetys, 2 * 100 / 1000M Ethernet-portit (SFP) | ||
järjestelmä | Verkonhallintaohjelmisto (NMS) tukee | ||
yleinen | Demission | 420 mm × 440 mm × 44,5 mm (LxLxH) | |
Lämpötila | 0 ~ 45 ℃ (toiminta), -20 ~ 80 ℃ (varastointi) | ||
Virtalähde | AC 100 V ± 10%, 50/60 Hz tai AC 220 V ± 10%, 50/60 Hz | ||
Ongelmien karttoittaminen
CFT-organisaatio on hyväksynyt SOFTELin ISO9001-laadunvarmistusjärjestelmän. Tuotteiden laadun, luotettavuuden ja vakauden takaamiseksi. Kaikille Softel-tuotteille on suoritettu testaus ja tarkastukset ennen niiden lähettämistä pois tehtaalta. Testaus- ja tarkastusjärjestelmä kattaa jo kaikki optiset, elektroniset ja mekaaniset kriteerit, jotka Softel on julkaissut.
Mahdollisen vaaran välttämiseksi noudata tiukasti käyttöolosuhteita.
Ennaltaehkäisy
Laitteen asentaminen paikkaan, jossa ympäristön lämpötila on 0 - 45 ° C.
Varmista takapaneelin jäähdytyselementin ja tarvittaessa muiden jäähdytyselementtien hyvä ilmanvaihto.
Tarkista syöttöjännite jännitteen syöttöalueella ja kytkentä oikein ennen laitteen kytkemistä päälle.
RF-lähtötason tarkistaminen vaihtelee toleranssialueella, jos se on tarpeen
Tarkista, että kaikki signaalikaapelit on kytketty oikein
Laitteen usein kytkeminen päälle / pois on kielletty; jokaisen kytkemisen päälle / pois päältä välillä on oltava yli 10 sekuntia.
Edellytykset täytyy irrottaa virtajohto
Virtajohto tai pistorasia vaurioitunut.
Mahdollinen neste virtaa laitteeseen.
Kaikki asiat aiheuttavat oikosulun
Laite kosteassa ympäristössä
Laite kärsi fyysisistä vaurioista
Pitkäaikainen tyhjäkäynti.
Kun laite on kytketty päälle ja palautettu tehdasasetuksiin, laite ei edelleenkään toimi oikein.
