Digitaalinen pääkaapeli-tv-Qam-modulaattori

Digital Headend Cable TV Qam Modulator
Digital Headend Cable TV Qam Modulator
Digital Headend Cable TV Qam Modulator

Digitaalinen pääkaapeli-tv-Qam-modulaattori

Siinä on 16 multipleksointikanavaa, 16 sekoituskanavaa ja 16 QAM (DVB-C) -modulaatiokanavaa, ja se tukee enintään 1024 IP-tuloa GE-portin kautta ja 16 ei-vierekkäistä kantoaaltoa RF-lähtöliitännän kautta.

Lähetä kysely

Tuotteen esittely

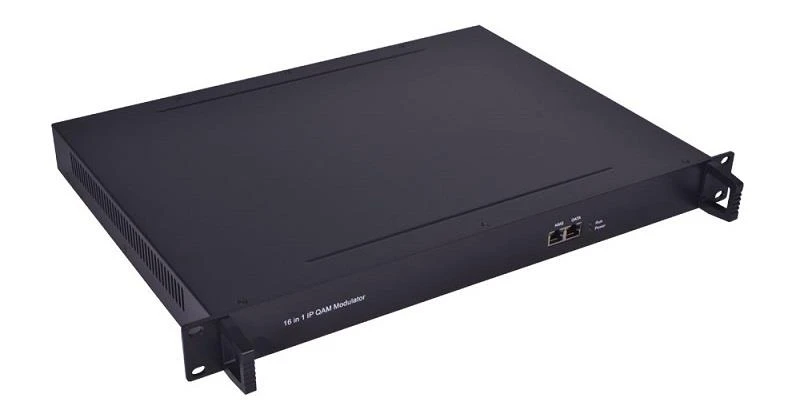

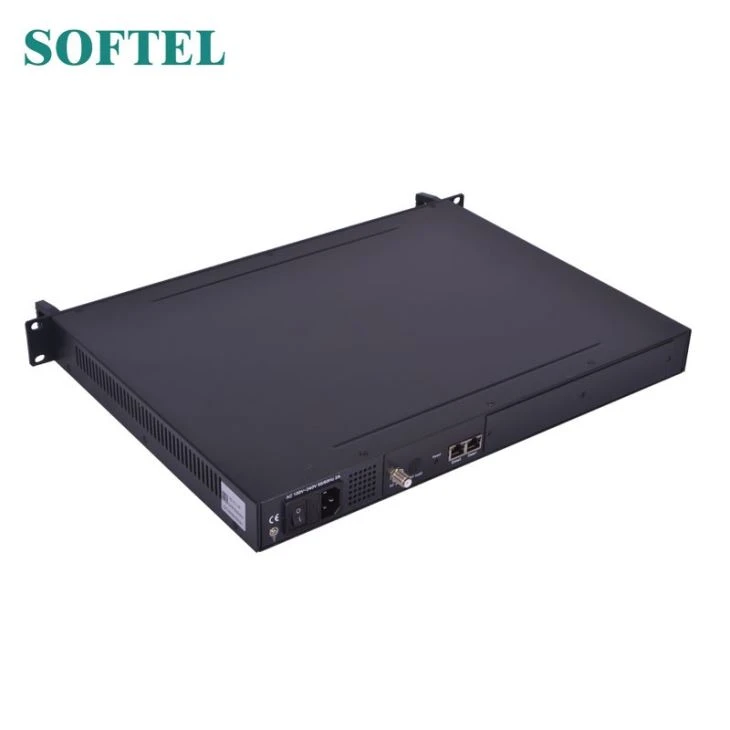

SFT3316 IP Mux-Scrambling modulaattori on Mux-scrambling-modulates all-in-one-laite. Tässä digitaalisen päälaitteen kaapelitelevisio-Qam-modulaattorissa on 16 multipleksointikanavaa, 16 sekoituskanavaa ja 16 QAM (DVB-C) -modulaatiokanavaa, ja se tukee enintään 1024 IP-tuloa GE-portin kautta ja 16 vierekkäistä kantoaaltoa RF-lähtöliitännän kautta.

luonteenomainen

1.2 GE-tulo, SFP-rajapinta

2.Tukee enintään 1024 kanavan TS: tä UDP / RTP: n, yksilähetysten ja monilähetysten, IGMP v2 \ v3 kautta

3.Max 840Mbps jokaiselle GE-tulolle

4.Tuki Web-pohjaisen verkon hallinta

5.Tuki RS (204,188) -koodausta

6.Tukee jopa 180 PIDS-toistoa kanavaa kohti

8.Tuki DVB: n yleistä sekoitusjärjestelmää (ETR289), simuloidut standardit ETSI 101 197 ja

ETSI 103 197

9.Tuki 16 multipleksoitua tai sekoitettua TS: tä UDP / RTP / RTSP-lähdön kautta

10.16 ei-vierekkäiset QAM-kantoaallot, yhteensopivia DVB-C: n (EN 300 429) ja ITU-T J.83 A / B kanssa

parametrit

panos	panos	512 × 2 IP-tuloa, 2 100 / 1000M Ethernet-portti (SFP)
	Kuljetusprotokolla	TS yli UDP / RTP, yksilähetys ja monilähetys, IGMP V2 / V3
	Tiedonsiirtonopeus	Enintään 840Mbps jokaiselle GE-tulolle
mux	Tulokanava	1024
	Lähtökanava	16
	Max PID	180 kanavaa kohti
	tehtävät	PID-uudelleenmuokkaus (automaattinen / manuaalisesti valinnainen)
		PCR-tarkka säätö
		PSI / SI-taulukko tuottaa automaattisesti
scrambling parametrit	Maks. Simul. Salaus CA	4
	Sekoita vakiona	ETR289, ETSI 101 197, ETSI 103 197
	yhteys	Paikallinen / etäyhteys
modulaatio parametrit	QAM-kanava	16 vierekkäin olevaa kantoainetta
	Modulointistandardi	EN300 429 / ITU-T, J.83A / B
	Symbolinopeus	5,0 ~ 7,0Msps, 1psps askel
	tähdistö	16, 32, 64, 128, 256QAM
	FEC	RS (204, 188)
RF-lähtö	Käyttöliittymä	1 F-tyyppinen lähtöportti 16 kantoaallolle, 75Ω impedanssi
	RF-alue	50 ~ 960MHz, 1kHz askel
	Lähtötaso	-20dBm ~ + 10dBm (87 ~ 117dbµV), 0,1dB askel
	MER	≥ 40 dB
	ACLR	-60 dBc
TS-lähtö	16 IP-lähtöä UDP / RTP / RTSP: n kautta, yksilähetys / ryhmälähetys, 2 100 / 1000M Ethernet-porttia
järjestelmä	Verkonhallintaohjelmisto (NMS) tukee
yleinen	Demission	482mm x 410mm x 44mm
	paino	3kg
	Lämpötila	0 ~ 45ºC (työ), -20 ~ 80ºC (varastointi)
	Virtalähde	AC 100 V - 220 V ± 10%, 50/60 Hz, AC 220 ± 10%, 50/60 Hz
	Kulutus	15,4 W
