Optisten vastaanottimien yleinen vianmääritys
Optisen vastaanottimen viat voidaan jakaa karkeasti kolmeen luokkaan: yksi on virtalähteen vika, toinen on optisen kaapelin reitityksen vika ja kolmas on optisten laitteiden vika. Nämä kolme osaa on kytketty toisiinsa koko optisessa siirtojärjestelmässä. Riippumatta siitä, mikä osa epäonnistuu, optisella asemalla ei ole signaalia tai joskus signaalia ei ole, ja signaali on erittäin heikko. Seuraavassa on joidenkin yleisten vikojen analyysi ja hoito;
Vika 1: Optisen aseman alapuolella olevat käyttäjät raportoivat joskus signaaleista, joita joskus ei ole olemassa.
Analyysi ja käsittely; Tarkista ensin virransyöttötilanne, 220 V:n virransyöttöpiste 60 V:n virtalähteeseen ja optisen vastaanottimen virransyöttö. Kaikki tämän linjan osan liittimet on tarkastettava huolellisesti. Kun liittimessä on hieman huono kontakti, se voi tapahtua. Sytytys tuottaa happikerroksen, lisää kosketusresistanssia ja saa sitten optisen vastaanottimen toimimaan ajoittain. Tällä hetkellä, vaikka signaali toimisi, laatu on erittäin huono. Toiseksi, tarkista optisen aseman maadoitus. Jos maadoitusta ei ole tai maadoitus on huono tai se on liian lähellä paljastunutta johtoa, teräsnauhaan kerääntyy pitkän kertymisen jälkeen myös voimakasta staattista sähköä, joka myös aiheuttaa signaalin katkeamisen optisessa asemassa. Silloin tällöin.
Vika 2: Optisen aseman virransyöttö on normaali, mutta lähtösignaali on erittäin alhainen tai signaalia ei ole.
Analyysi ja käsittely; kun kohtaat tämän tilanteen, kysy ensin muiden etupään optisen lähettimen kuljettamien optisten asemien signaaliolosuhteita. Jos myös muiden optisten asemien signaali on hyvin alhainen tai signaalia ei ole, tarkista tietokonehuoneen lähetin ja etupään laitteiden toimintatila, jos etupään laitteet ovat normaalit, on tarkastettava optisen kaapelin reitti optisen aseman haarapisteestä etupäähän nähdäksesi, onko se vaurioitunut ulkopuolelta. Jos optisen kaapelin reititysympäristö on erittäin monimutkainen tai maanalainen putkilinja on vedetty, sitä ei voida tarkastaa silmämääräisesti, vaan arvioinnissa on käytettävä testauslaitteita. Esimerkiksi; käytä OTDR:n keskeytyspisteen tunnistustoimintoa löytääksesi keskeytyskohdan todellisen sijainnin ja tehdäksesi vianmäärityksen.
Vika 3, optisella asemalla on lähtö, mutta signaali on heikko.
Analyysi ja käsittely; tunnistus etupäästä optiseen asemaan, OTDR-tunnistuksen jälkeisen kaavion mukaan, etsi suuren vaimennuksen omaavan optisen kaapelin todellinen sijainti kaaviosta ja tarkista, onko lähellä olevan optisen kaapelin renkaan halkaisija linjan aiheuttamaa osuminen tai koukkuun jääminen pienenee, ja jopa valokaapeli on kiertynyt. Tämä vika yleensä tarvitsee vain palauttaa optisen kaapelin alkuperäiseen tilaan, ja signaali voi palata normaaliksi.
Vika 4, optisella vastaanottimella ei ole RF-lähtöä.

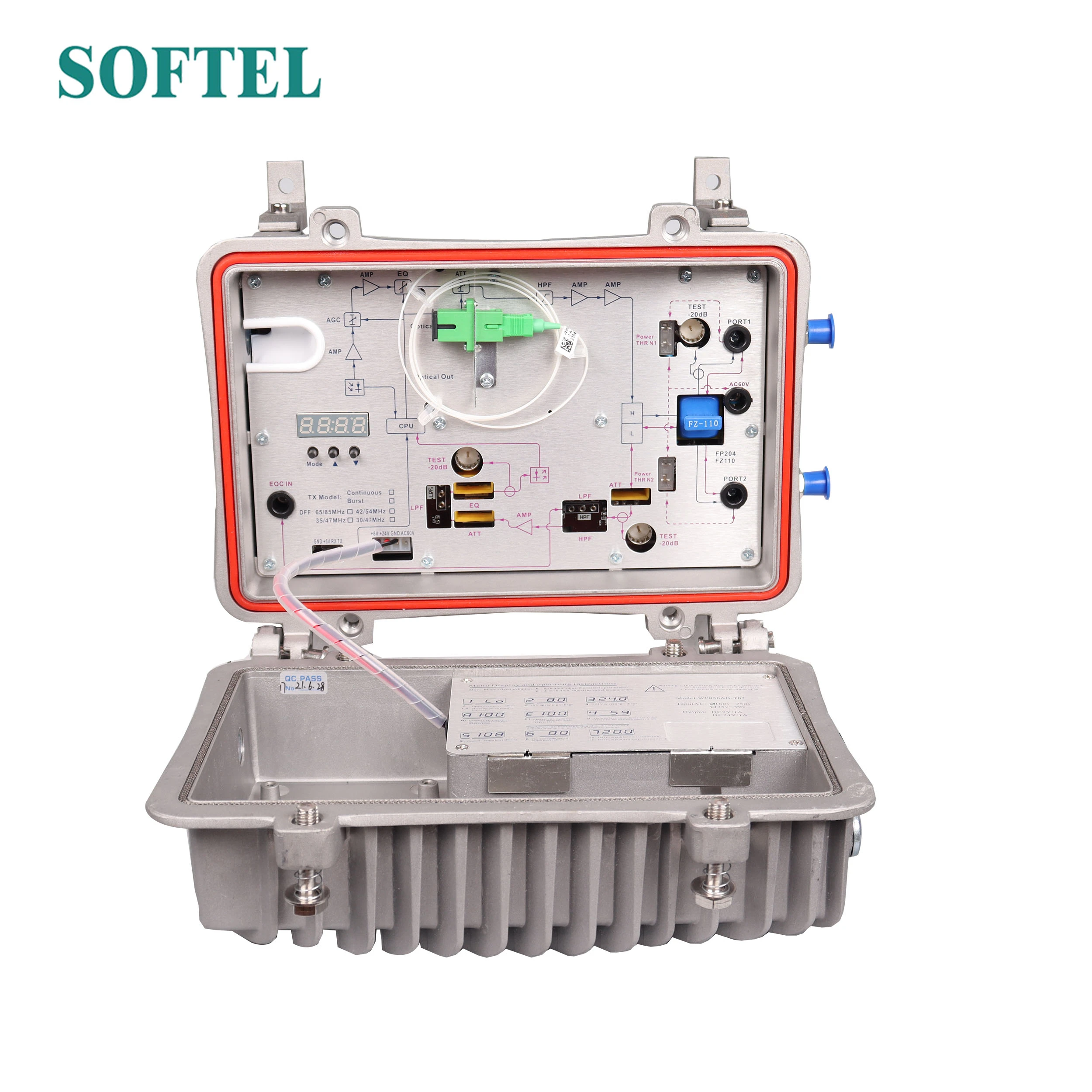

Analyysi ja käsittely; Kun olet tarkistanut optisen hiuksen, reitityksen ja virtajohdot ovat normaaleja, on tarpeen tarkistaa itse optinen vastaanotin. Ensinnäkin, käynnistä optinen vastaanotin nähdäksesi, onko siellä vettä ja onko palaneen hajua. Koska optisen vastaanottimen joutuessa veteen tai tunkeutuessaan veteen, lämpötilan muuttuessa koneen sisällä ja ulkopuolella koneen sisälle muodostuu pieniä vesipisaroita, jotka voivat helposti aiheuttaa oikosulun piirilevyyn ja aiheuttaa kipinöitä. Tällä hetkellä tulee satunnaisia signaaleja, ja tietyn ajan kuluttua elektroniset komponentit palavat, eikä signaalia ole ollenkaan. Tarkista sitten optinen vastaanottoteho ja valosähköinen muunnostilanne. TR-sarjan optisessa vastaanottimessa on hälytysilmaisin optisen tulosignaalin katoamisesta. Kun valo palaa, tuloteho on pienempi kuin -6,5 dBm. Käytä yleismittaria testataksesi optisen tulosignaalin tulotehon arvoa 5 V/mW. Tarkista seuraavaksi optisen vastaanottimen virtalähde. Joskus optinen vastaanottomoduuli toimii normaalisti, mutta sähköinen signaalinvahvistusmoduuli ei toimi, koska vahvistusmoduulia syöttävä DC-linja on viallinen. Tämän tyyppinen vika johtuu usein siitä, että ylemmän ja alemman osan välinen tasavirtaliitäntä puristuu koteloa kiinnitettäessä tai kotelon ruuveja ei ole kiristetty ja vesi pääsee oikosulkuun ja polttaa piirin.
Vika 5, optisen vastaanottimen lähtötaso on alhainen.
Analyysi ja käsittely; kolme tilannetta voi tapahtua, kun optisen vastaanottimen lähtötaso on alhainen;
[1] Sekä ylä- että alasignaalit ovat huonoja. Tärkeimmät syyt tällaiseen epäonnistumiseen ovat; 1. Huono kosketus tai lika optisen kuidun APC-päässä; 2. Vahvistuksen säätöpotentiometrin tai insertin vastus kasvaa tai laatu ei ole hyvä; 3. Vahvistinmoduulin suorituskyky heikkenee.
[2] Huippuluokan signaali on normaali ja alemman tason signaali on heikko. Pääsyy tähän ilmiöön on lähtöportin, vahvistuksen ja tasapainon säätölaajennuksen hapettumisen ja korroosion aiheuttama huono kontakti. Ja taajuuskorjauslaitteen avoimen piirin vuoksi.
[3] Alatason signaali on normaali ja huippuluokan signaali on heikko. Tärkeimmät syyt ovat: vahvistinmoduulin suorituskyky on heikko, korkeataajuisen magneettisydänlaitteen Q-arvo laskee ja kosteus vaikuttaa optisen koneen sisäisiin komponentteihin. Kenttätyyppisen optisen vastaanottimen ilmatiiviys tulee tarkistaa usein, jotta sadevesi ei pääse tunkeutumaan sisään.
Vika 6, optisen vastaanottimen lähtösignaali tuottaa molemminpuolista modulaatiota ja moiré-häiriötä.
Analyysi ja käsittely; syynä on, että sisäinen vahvistus on liian korkea, lähtötaso on ylikuormitettu, irrotuskondensaattori on auki tai virheellinen ja suojaus on huono. Se voidaan tehdä vaihtamalla tasapainosisäke ja erotuskondensaattori. Jos se ei kelpaa, vahvistinmoduuli on vaihdettava.
Vika 7, optisen vastaanottimen lähtötaso on epävakaa.
Analyysi ja hoito: Suurin osa tämäntyyppisten vikojen syistä on löysät liitännät ja huono kontakti. Joidenkin vastaavien komponenttien juotosliitokset ovat heikkoja, juottamattomia, jännitteensäädinlohko, vahvistinmoduuli, vahvistuspistoke ja niihin liittyvät vastus-kapasitanssikomponentit ovat huonoja, epävakaa työ jne., mikä aiheuttaa lähtösignaalin vaihtelua.
Vika 8: Kun salama iskee optiseen vastaanottimeen, lähtötaso on alhainen.
Analyysi ja käsittely; kun ulkolinjaan osuu salama, se yleensä vahingoittaa optisen vastaanottimen virtalähdettä. Helposti vaurioituvat osat ovat salamansammutin, muuntaja, suodatinkondensaattori, jännitteensäädinlohko ja muut komponentit. Alhaisen lähtötason aiheuttava vika on signaalikanavan tukos tai oikosulku. Tarkista valosähköisen muunnosmoduulin BGE887BO lähtötaso. Kun optinen tuloteho on -1dB (1310 nm), tason tulisi olla noin 70 dB. Tasauksen ja vaimennuksen jälkeen ottotehon vahvistinmoduuli BGY785A, vahvistinmoduulin lähtönastan taso on 98 dB, kytketty F-istuimeen jakelulähdön kautta, irrotettu sydänkortti ja todettu, että liitäntälinja lähdön F välillä istuin ja jakeluverkko on palanut ja jakokäämin eristys on palanut ja oikosulussa. Kelaa jakokäämi taaksepäin, juota piirilevyn katkaisukohta ja optinen kone toimii taas normaalisti.
Vika 9, optisen vastaanottimen lähtösignaali on epävakaa ja muuttuu epäsäännöllisesti.
Analyysi ja käsittely; Tarkista ensin valoa lähettävät ja valoa vastaanottavat laitteet. Poista laitteen syy. Käyttäjäkyselyn mukaan kovan tuulen jälkeen tätä ylä- ja alamäkiilmiötä esiintyy usein. Tilanneanalyysin mukaan; vikakohta on todennäköisemmin jatkoskotelossa. Viivaa tarkastelemalla havaitaan, että siellä on riippuva liitoslaatikko, joka heiluu paljon tuulen ollessa kova. Avattaessa ja tarkastettuna havaitaan, että laatikossa olevaa kaapelia painavat pidikkeet ovat löysällä, optinen kaapeli voi pyöriä, optinen kuitu on ulos urasta ja kierretty keskikiinnitysruuviin. Kun laatikon molemmissa päissä olevat optiset kaapelit pyörivät, keskiruuviin kietoutunut valokuitu venyy ja muuttuu jousen tavoin, ja optisen kuidun voimanvaimennus kasvaa aiheuttaen signaalin epävakautta. Paina optista kaapelia uudelleen ja kelaa optinen kuitu, ja optisen koneen lähtötaso on normaali.
