Tuotteen Kuvaus
SOA1550series outdoor EDFA on CATV-booster-optinen vahvistin, jonka vahvistusspektrikaista on alueella 1540 ~ 1565 nm. Tällainen optinen vahvistin on suunniteltu yhdistävälle kanavalle tai 1 ~ 8 jatkuvalle nauhakanavalle (ITU-aallonpituus). Sitä käytetään yleisimmin ja laajimmin verrattuna muihin optisiin vahvistimiin CATV-järjestelmässä.
Tuotteen ominaisuudet
Toimintakaistanleveys on 1540 - 1563 nm
Se on hiljainen, korkea lähtö ja suuri luotettavuus
APC, ACC, ATC-ohjattu valinta (SOA1550 / P)
Siinä on tehokas RS232-valvontaohje
Ulkopuolella on kolme vaihtoehtoa: 1U (19 ”stander), 3D (12,4”, 3U, Desk-type) ja modulaattori

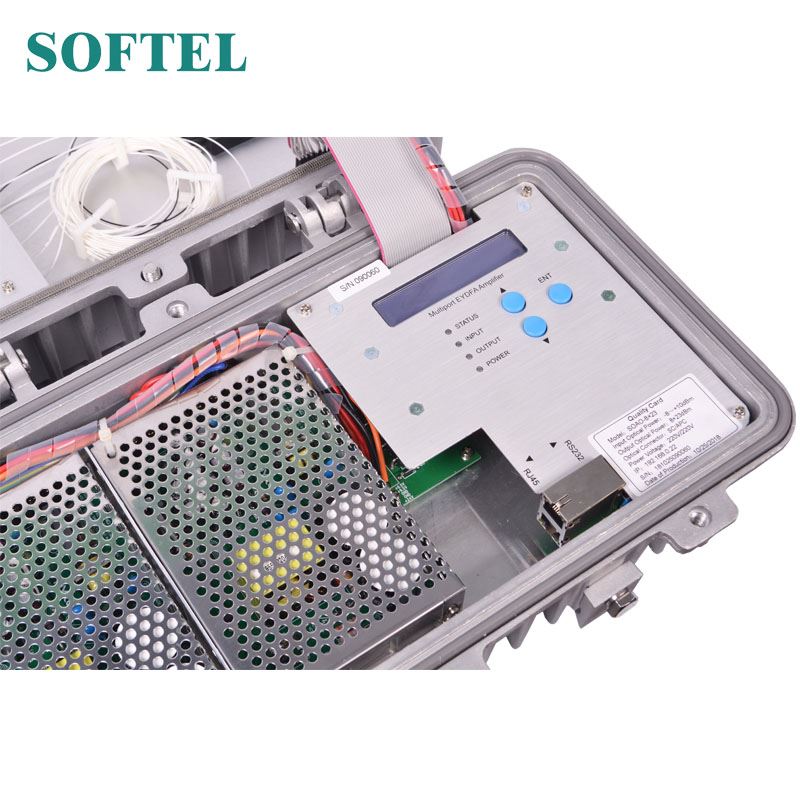

1U: n ja 3D: n ulkopuoli, joka tarjoaa tilanilmaisun ja vianmäärityksen LCD: llä, vakiona RS232-tiedonsiirtoliittymällä, SNMP-verkonhallintatoiminnolla
3D-mallien soveltaminen laboratorioon sopeutumiseen
Erinomainen P / P-suhde alueella
Tärkeimmät sovellukset
Sitä voidaan käyttää AM CATV, Digital CATV, DBS& MMDS, FTTP, FTTx PON ja laboratoriosovellus.
Ulkopuolisen EDFA: n tekninen hakemisto
Esitys | Indeksi | Täydentää | ||||
| min | typ | max | ||||
Optiikkaominaisuus | Toiminta-aallonpituusalue (λ) | (Nm) | 1540 | 1563 | CATV | |
Syöttöteho | (DBm) | -10 | +10 | |||
Maksimilähtöteho | (DBm) | +10 | +26 | Pin=0dBm | ||
Lähtöteho säädettävissä | (DBm) | -6 | 0 | SOA1550 / P | ||
| Lähtöporttien lukumäärä | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
Kunkin lähtötehon ero | (DB) | -0.5 | +0.5 | |||
Meluhahmo (nasta=0dBm) | (DB) | 6.3 | SOA1526 | |||
Polarisaatio riippuvuushäviö | (DB) | 0.3 | ||||
Polarisaation riippuvuusvahvistus | (DB) | 0.3 | ||||
Polarisaatiomoodin hajonta | (Ps) | 0.3 | ||||
Tulo / lähtö eristys | (DB) | 30 | ||||
Pumpun virtavuoto | (DBm) | -30 | ||||
Kaiun menetys | (DB) | 55 | APC | |||
Yleinen ominaisuus | SNMP-verkonhallintarajapinta | RJ45 | ||||
| Viestintärajapinta | RS232 | |||||
Virtalähde | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
Virrankulutus | (W) | 50 | ||||
Työn lämpötila | (℃) | -5 | 65 | |||
Varastointilämpötila | (℃) | -40 | 80 | |||
Suhteellinen kosteus | (%) | 5 | 95 | |||
| Koko (L) × (D) × (H) | (Mm) | 483×368×44 | 1RU (19") | |||
| 315×391×133 | 3D (12,4" ;, työpöytätyyppi) | |||||

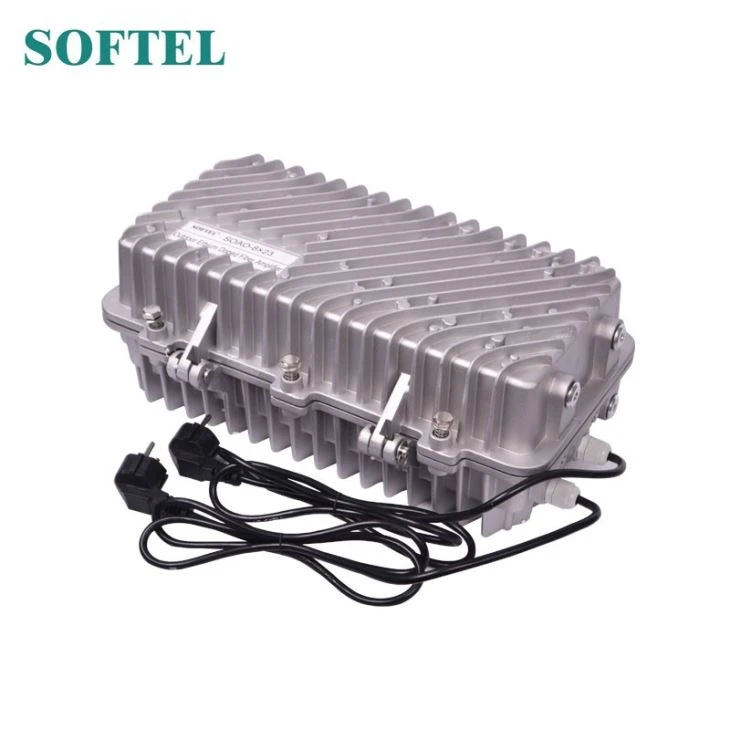

| 399×244×165 | Out-ovesta | |||||
Huomautus: Käyttäjä voi mukauttaa lähtötehoa
