Ulkona modulaarinen optinen solmu

Mikroprosessoriohjaus, digitaalinen näyttö parametrit, jotka tekevät suunnittelusta virheenkorjauksen erittäin käteväksi. Se on tärkein tuote rakentaa CATV verkkoon.

Lähetä kysely

Tuotteen esittely

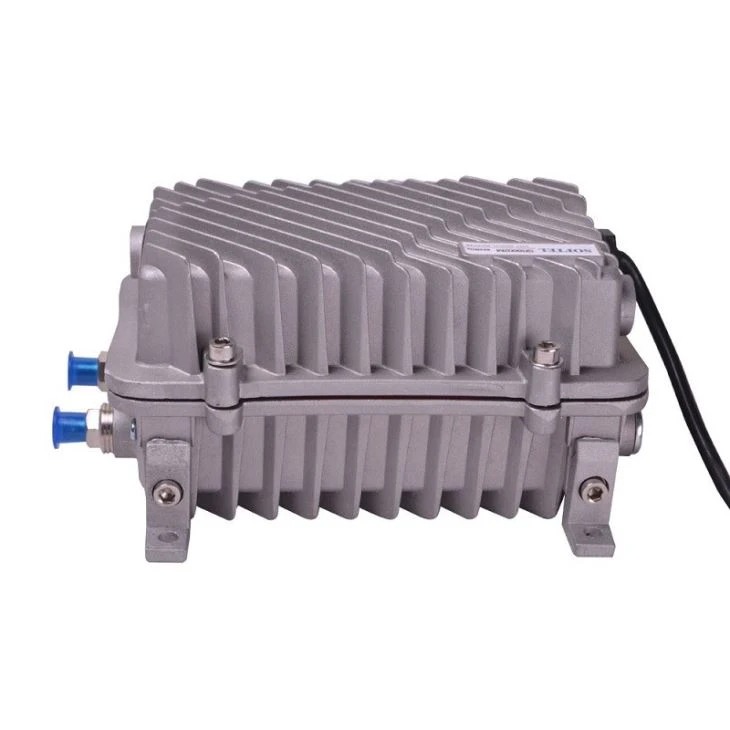

Outdoor Modular Optical Node SR812S on uusi CATV-verkon optinen vastaanotin, jolla on erinomainen laatu ja kilpailukykyiset hinnat.

Optical Node

Suorituskyvyn ominaisuudet

Korkean vasteen PIN-valosähköinen muuntoputki.

Optimoitu piirisuunnittelu, SMT-prosessin tuotanto, optimoitu signaalipolku, tekevät valosähköisen signaalinsiirrosta sujuvampaa.

Erikoistunut RF vaimennus siru, hyvä RF vaimennus ja tasapaino lineaarinen, korkea tarkkuus.

GaAs vahvistin laite, teho kaksinkertainen lähtö, korkea vahvistus ja alhainen vääristyminen.

Mikroprosessorin ohjaus työtila, digitaalinen näyttö parametrit, mukavuus ja intuitiivinen toiminta, ja vakaa suorituskyky.

Erinomainen AGC suorituskyky, kun tulo optinen tehoalue on -8 ~ + 2dBm, lähtötaso pitää muuttumattomana, CTB ja CSO periaatteessa muuttumattomana.

Tekniikan parametrit

Nimikkeen	Yksikkö	Ulkona modulaarinen optinen solmu
Optiset parametrit
Optisen tehon vastaanottaminen	Dbm	-8 ~ +2
Optinen palautushäviö	Db	45€ (alv.45)
Optinen vastaanotto Aallonpituus	Nm	1100 ~ 1600 ( 1100 ~ 1600 ) ( 1100 ~ 160
Optisen liittimen tyyppi		FC/APC, SC/APC tai käyttäjän määrittämä
Kuitutyyppi		Yksi tila
Linkin suorituskyky
C/N -2000 0	Db	≥ 51 (-2dBm-tulo)
C/CTB (c/ctb)	Db	≥ 65	Lähtötaso 106 dBμV Tasapainotettu 6dB
C/CSO:n kanssa	Db	≥ 60
RF-parametrit
Taajuusalue	Mhz	45 €,50
Tasaisuus kohteessa Band	Db	Kävi koulua ±0.75
Mitoitettu lähtötaso	dBμV	≥ 106
Suurin lähtötaso	dBμV	≥ 110
Tuotoksen palautuksen menetys	Db	≥14
Tuotoksen impedanssi	Ω	75
Elektroninen ohjaus EQ Alue	Db	0~ 10
Elektroninen ohjaus ATT Alue	dBμV	0~ 20
Yleinen suorituskyky
Syöttöjännitteen	V	AC(130~265)V tai AC(35~85)V

Käyttölämpötila	℃	-40 ~ 60
Suhteellinen kosteus	%	Enintään 95 % ei kondensaatiota
Kulutus	Va	≤ 15
Dimension	Mm	185(L)- 140(W)- 91(H)

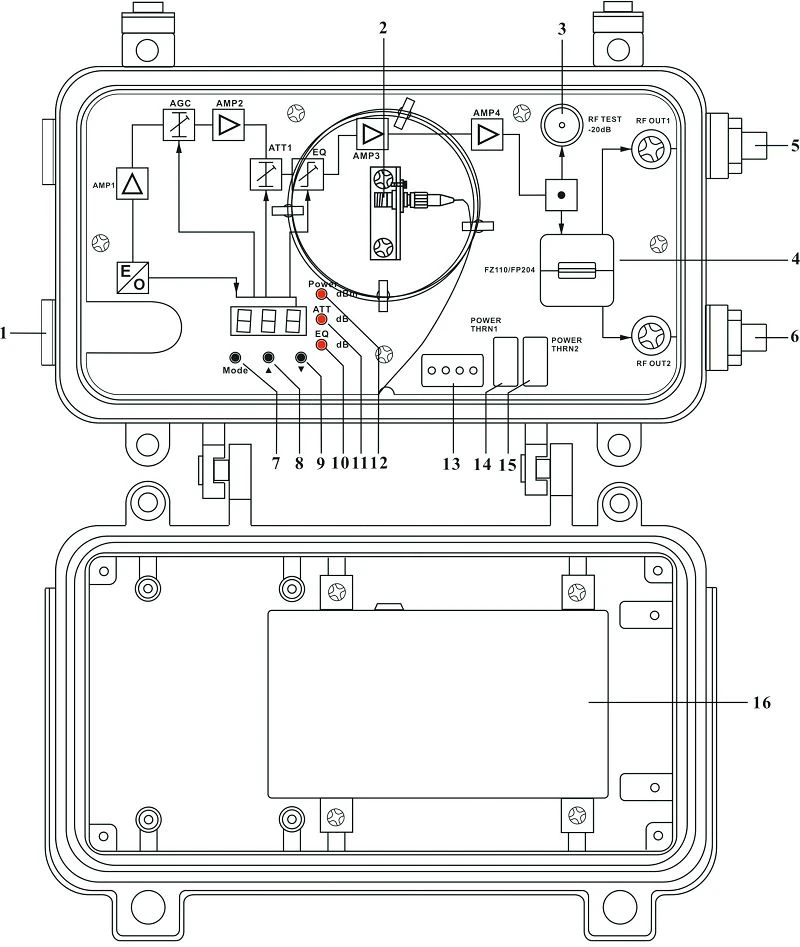

Rakenne kaavio Ulkona Modulaarinen optinen solmu

1. Optinen kuitutulo	2. Optinen kuitusovitin
3. -20dB RF-testiportti	4. Lähtöhana tai jakaja
5. RF-lähtö 1	6. RF-lähtö 2
7. Tilan valintapainike	8. UP-painike
9. DOWN-painike	10. Elektroninen ohjaus EQ-tilan ilmaisin
11. Elektroninen ohjaus ATT-tilan ilmaisin	12. Optisen virran tilan ilmaisin
13. Emolevyn virtaliitäntä	14. Virransyöttö ylivirta inserter 1
15. Virransyöttö ylivirta inserter 2	16. Virtalähteen kytkeminen
