Kuituoptisolmu CATV

Tämä kaksisuuntainen ulkoinen optinen solmu on täydellinen rakentamaan korkealaatuinen kaksisuuntainen HFC-pääkaupunkiseudun laajakaistaverkko.

Lähetä kysely

Tuotteen esittely

Kuituoptisolmu CATV

Yhteenveto

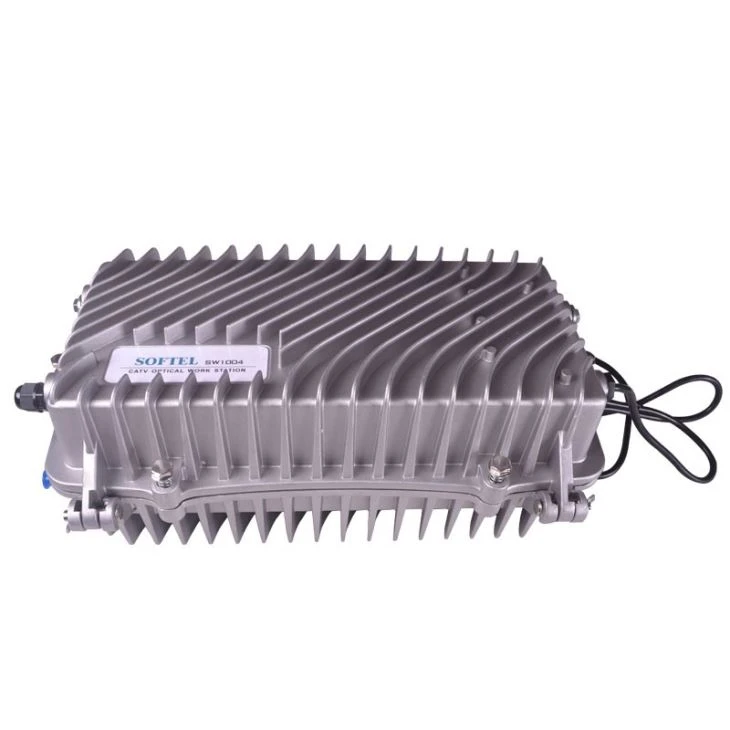

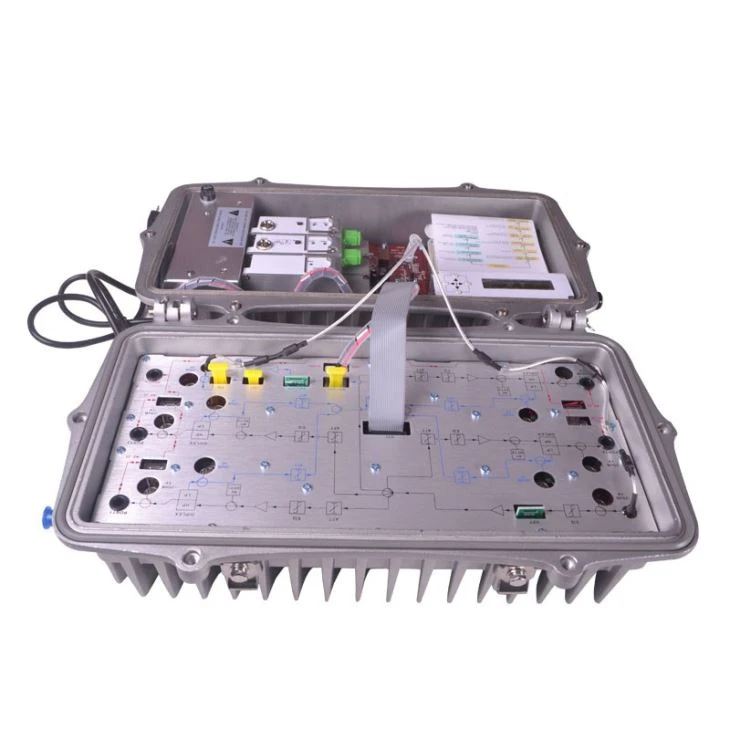

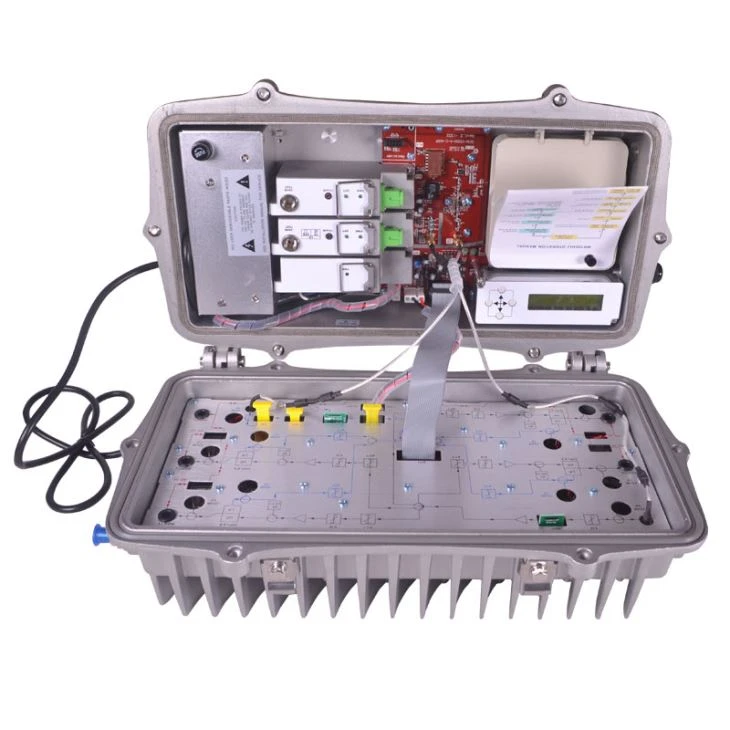

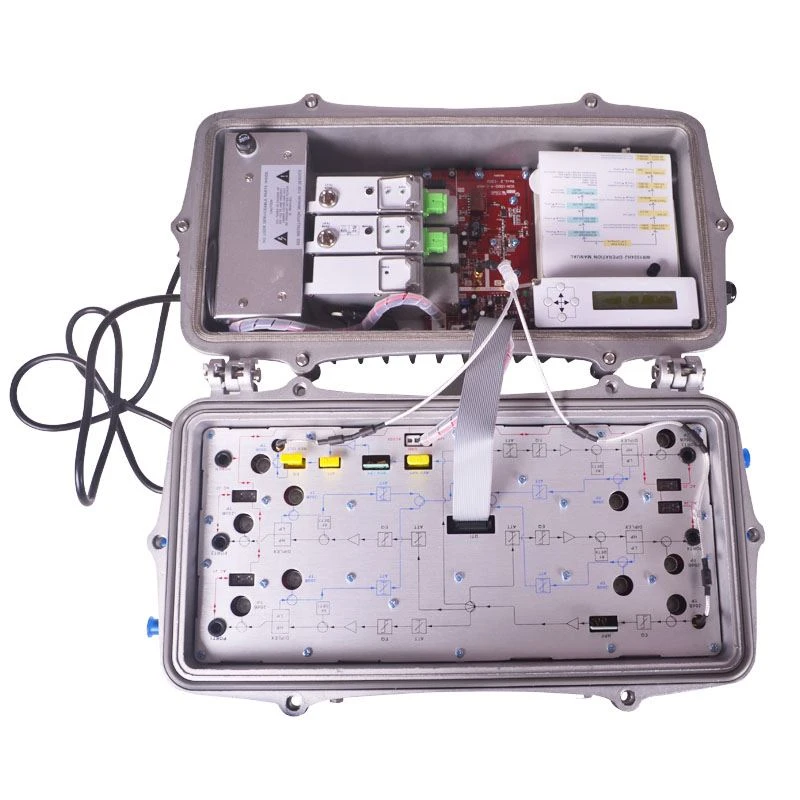

SR1004 ulkopuolella oleva optinen solmu on kaksisuuntainen optinen liitoslaite, joka perustuu monivuotiseen tutkimuskokemukseen CATV: n HFC-kuidunsiirtolaitteista, jotka on erityisesti kehitetty HFC-rakenteen kaksisuuntaiseen pääkaupunkiseudun laajakaistaverkkoon. TämäFiber Optic Node CATV on loistava valinta rakentaa korkealaatuinen kaksisuuntainen HFC-pääkaupunkiseudun laajakaistaverkko.

Ominaisuudet

1.Täydellinen CPU-ohjaus kone toimii, LCD näyttää parametrit, kuten tulo- / lähtötaso. Säädettävä säätö on kätevää ja intuitiivista, ja suorituskyky on vakaa. Pienentää paljon valinnaisia lisävarusteita.

2.Tämä kuituoptinen solmu CATVSR1004 hyväksyy edistyneen optisen AGC-tekniikan, optisen AGC-ohjausalue: +2dBm ～ -9 / -8 / -7dBm säädettävissä.

3. Kaksikanavainen optisen signaalin vastaanottimen varmuuskopiointi toisiinsa, voi asettaa automaattisen kytkentäolosuhteen mielivaltaisesti, voidaan myös asettaa manuaaliseen kytkemiseen.

4.Piirin suunnittelun optimointi, SMT-tuotantoprosessi, optimoimalla koko signaalipolku, teki valosähköisen signaalin siirron vakaammaksi, RF-lineaarinen indeksi korkeammaksi.

5.Professional RF-sähkösäädettävä vaimennuspiiri, RF-sähkösäädettävä tasapainopiiri, hyvä lineaarisuus, korkea tarkkuus.

6.GaAs-vahvistinlaite, kaksinkertainen teho, suuri vahvistus ja pieni vääristymä.

7.Palautuspolku käyttää ammattimaista RF-sähköisesti säädettävää vaimennuspiiriä kolmen tilan kytkimen sijaan.

Tekniset parametrit

erä	yksikkö	Kuituoptisolmu CATVSR1004
Eteenpäin polun optinen vastaanotto-osa
Optiset parametrit
Vastaanota optista virtaa	dBm	-9 ~ +2
AGC: n optinen tehoalue	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) säädettävissä
Optinen paluuhäviö	dB	GG gt; 45
Optisen vastaanoton aallonpituus	nm	1100 ~ 1600
Optisen liittimen tyyppi		FC / APC, SC / APC (tai käyttäjän määrittelemä)
Optisen kuidun tyyppi		Yksi tila
Link Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
RF-parametri
Taajuusalue	MHz	47/85～862/1003
Tasaus bändissä	dB	±0.75
Nimellinen lähtötaso	dBμV	≥ 108
Suurin lähtötaso	dBμV	≥ 112
Tuoton palautustappio	dB	≥16
Lähtöimpedanssi	Ω	75
Paluureitin optinen lähetys par
Optinen parametri
Optisen lähetyksen aallonpituus	nm	1310 ± 10, 1550 ± 10 tai käyttäjän määrittelemät
Laser tyyppi		DFBor FP laser
Lähtö optinen teho	mW	0.5, 1, 2, 3, 4
Optisen liittimen tyyppi		SC / APC, FC / APC
RF-parametri
Taajuusalue	MHz	5 ~ 65
Tasaus bändissä	dB	±0.75
Tulotaso	dBμV	75～85
Tulon tappio	dB	≥ 16
Lähtöimpedanssi	Ω	75
NPRdynaaminen alue	dB	≥15 （NPR ≥30 dB） Käytä DFBlaser-ohjelmaa	≥10 （NPR ≥30 dB） Käytä FP-laseria
Yleinen esiintyjä
Virtajännite	V	A: AC 135 ~ 250 V / 50Hz; B: AC (DC) 35 ~ 90 V / 50 Hz
Käyttölämpötila	℃	－30～＋70
Säilytyslämpötila	℃	－30～＋70
Suhteellinen kosteus	％	Enintään 95% ei tiivisty
Kulutus	W	≤70
Ulottuvuus	mm	430（L）╳ 250（W）╳ 170（H）
